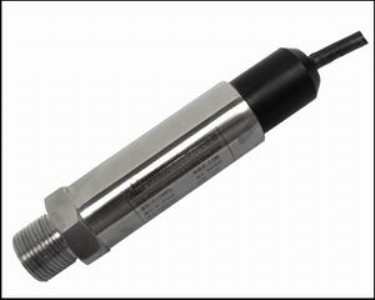

pt500-503f/708f
適用于安 裝在室外、水下、潮濕等地壓力測量的
傳感器與變送器
1、產品基本特性：
f系列壓力變送器采用高精度高穩定性電阻應變計/擴散硅晶體等做為變送器的感壓芯片，選進的貼片工藝，配套帶有零點、滿量程補償，溫度補償?shù)母呔群透叻�(wěn)定性放大集成電路，將被測量介質的壓力轉換成4～20ma、0～5vdc、0～10vdc、0.5～4.5vdc等標準電信號。產品結構采用全封焊結構，使之產品的抗沖擊能力、過載能力、產品密封性等性能有了較大提高，產品最高壓力可達150mpa。產品過程連接部分和電氣連接部分有多種方式，能夠最大限度的滿足用戶的需求。
2、產品擴散特性：t
1）、過程連接部分：可擴展為法蘭接連、快速接口連接、毛細管連接等
2）、電氣連接部分：可接二次就地顯示儀表、防水密封連接等
3）、介質溫度特性：-20～85℃、-20～150℃、-20～200℃、-20～300℃
4）、輸出信號特性：0～20ma 、1～5vdc、0～2vdc、電壓比例輸出、rs485數字信號
3、產品應用：
液壓及氣動控制系統；石化、環保、空氣壓縮；電站運行巡檢、機車制動系統；熱電機組；輕工、機械冶金；樓宇自動化、恒壓供水系統；其它自動化和檢測系統；工業過程檢測與控制；實驗室壓力校驗等。
4、主要技術參數：
被測介質： 氣體、液體及蒸氣
壓力類型： 表壓 絕壓 差壓
量 程： -100kpa-0.6mpa～60 mpa～120 mpa間任意可選
輸 出： 通用：4～20ma（二線制）、0～5vdc、0～10vdc、0.5～4.5vdc（三線制）
特殊：0～20ma 、1～5vdc、0～2vdc、電壓比例輸出、rs485數字信號
綜合精度： ±0.1％fs（量程60mpa以上）、±0.25％fs、±0.5％fs
供 電： 24v dc（12～36vdc）
絕緣電阻： ≥1000 mω/100vdc
負載電阻: 電流輸出型：最大800ω
電壓輸出型：大于50kω
介質溫度： -20～85℃、-20～150℃、-20～200℃、-20～300℃（可選）
環境溫度：-20～85℃
儲存溫度：-40～90℃
相對濕度： 0～95％ rh
密封等級：ip68
過載能力： 150％fs
響應時間：≤10ms
穩 定 性：≤±0.15％fs/年
振動影響：≤±0.15％fs/年（機械振動頻率20hz～1000hz）
電氣連接：后尾揭蓋灌封式，可防水
壓力連接：m20×1.5，其它螺紋可依據客戶要求設計
