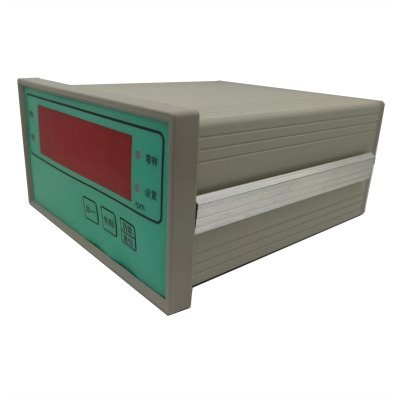

盤裝智能轉速表szc-03ky,15221176387(電話同微信) 是采用arm為核心的智能轉速監控保護儀表。該監控儀表具有：轉速監測、雙報警設置點、模擬電流輸出等功能。適用于電力、石油、化工等工業部門旋轉機械轉速的監控和保護。
傳感器信號輸入
智能轉速表的傳感器輸入方式：磁阻式傳感器
測速盤齒輪齒數：1~120齒
超速保護和轉速報警
智能轉速表設有二個轉速報警界限值。只要被測轉速超過設定的報警值或危險值,前面板上報警指示燈或危險指示燈亮,同時報警繼電器或危險繼電器動作,輸出開關信號。報警響應時間為0.1s。
主要技術指標
顯 示：4位0.8英寸led數字顯示
量程范圍：1~9999rpm
顯示精度：±1rpm
報警、危險：滿量程內任意設定
報警輸出：常開繼電器輸出
觸點容量：5a/250vac 30vdc/5a
電流輸出：4~20ma
按鍵介紹：
“+”鍵：跳到下一個參數；或在參數編輯狀態中：閃爍位加1；
“-”鍵：跳到上一個參數；或在參數編輯狀態中：閃爍位減1；
“<”鍵：在參數編輯狀態中：左移一位；
“set”鍵：正常工作狀態下,長按此鍵5秒鐘,進入?yún)?shù)設置狀態；參數設置狀態下,長按此鍵5秒鐘,返回正常工作狀態。
內部參數表格
參數
標志 參數說明 設定
范圍,出廠值,備注
報警值:0～9999,3300,當轉速值大于等于該設定值時,報警指示燈亮,接線端子報警端子繼電器輸出
----危險值:0～9999,3360,當轉速值大于等于該設定值時,危險指示燈亮,接線端子危險端子繼電器輸出,危險值設定應大于報警值。
h---齒數:1～120,60,測速齒盤的齒數
----量程值:0～9999,3500,20ma輸出對應的測量值,報警、危險應在量程范圍內
參數修改步驟：長按set鍵5秒鐘,待數碼管顯示框全暗,松開按鍵,進入?yún)?shù)設置狀態,此時數碼管顯示框顯示“----”按一下“set”鍵進入報警值設置,看到數碼管一位在閃爍,按“<”鍵來選擇需要修改的位,用“+”“-”鍵來修改閃爍位的數字。修改完成后,按一下“set”鍵確認并且退出報警設置狀態。如果還需要修改其他參數,可以在參數名稱下,按“+”“-”鍵來進入其他參數。設置完成后,長按“set”鍵5秒,保存所有參數,并返回工作狀態。
傳感器的安 裝：將傳感器的航空插頭擰下,將傳感器插入安 裝支架內,保證測速頭與測速齒輪間距為0.5~1.0mm之間,擰緊緊固螺母,然后將航空持頭對準航空插座插上擰緊即可。磁阻式傳感器的信號輸入線采用二芯屏蔽電纜,接線時應嚴格按照接線示意圖所示。
儀表的安 裝
從集控室儀表柜的處正面插入,然后在后面裝上左右安 裝支架,用螺釘緊固即可,然后按端子板接線示意圖正確接入各輸入輸出導線。在將傳感器的信號線接至后端子板時,應采用二芯屏蔽電纜。
配套傳感器：磁電式傳感器
磁阻式傳感器采用電磁感應原理來達到測速目的。具有輸出信號大,抗干擾性能好,不需外接電源,可在煙霧、油氣、水氣等惡劣環境中使用。
阻抗：500～700ω
使用溫度：-10～+120℃
抗振動：20g
重量：約120g
螺紋規格：m16×1
