一、功能及應用  ec340egb定時ic

ec340egb定時ic芯片采用cmos 生產制造工藝，自身功耗低。外圍電路簡單，工作電壓寬，抗干擾能力強。out 輸出電平可選，定時時間范圍寬,定時option 為8 倍差。定時時間通過電阻值大小可調，定時時間為8秒-1周時間可選。

上電輸出高電平，按鍵開始定時，led 輸出低電平，定時時間到，led 輸出高電平。

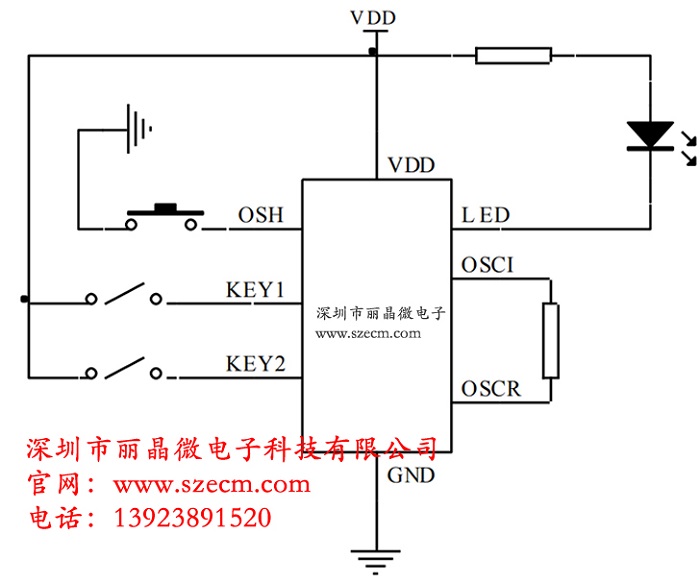

二、參考電路圖

圖

三、外接電阻頻率測試參數

時間選擇方法：

key1=0，key2=0 都懸空，定時時間如下表

key1=vdd，key2=vdd 同時接 vdd，定時時間是表中 512 的倍

key1=vdd，key2=0 定時時間是表中 8 的倍

key1=0，key2=vdd 定時時間是表中 64 的倍

圖

深圳市麗晶微電子科技有限公司，專注于定時ic芯片，定時開關ic，可編程定時芯片，led定時ic芯片，蠟燭定時ic，24小時定時芯片。
