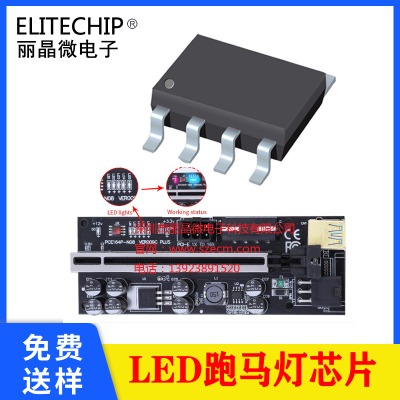

一、功能及應用             ec1786b跑馬燈芯片

本產品是一款專用拖尾式流星雨ic,設計的專用集成電路,采用最 先 進的控制技術和寬電壓設計方案,工作電壓可達3.0v-6.8v之高；

封裝方式：sop-8。

主要用于led流星雨燈飾指示燈等；

cmos設計制造工藝,低功耗,工作電壓寬,抗干擾能力強;6led拖尾燈串,上電工作,一周期時間為1.6s;opt不接,默認大驅動；opt接vdd,驅動減小一半。

二、電氣參數 (vdd=4.5v,gnd=0,ta=25℃)

characteristies sym min typ max unit remarks

工作電壓 vdd 3.0 4.5 6.8 v

工作電流 iop 　 500 μa vdd＝4.5v,no load

led推動電流（opt不接） iol 140 　 ma vdd=4.5v,vload=1.8v

工作溫度 temp 0 25 60 ℃

三、封裝腳位圖(sop-8)

管腳號 符號 功能描述

1 out5 led5輸出,低電平有效

2 out6 led6輸出,低電平有效

3 out4 led4輸出,低電平有效

4 gnd 電源負

5 out3 led3輸出,低電平有效

6 out2 led2輸出,低電平有效

7 out1 led1輸出,低電平有效

8 vdd 電源正

四、參考電路圖

五、sop-8封裝尺寸圖
