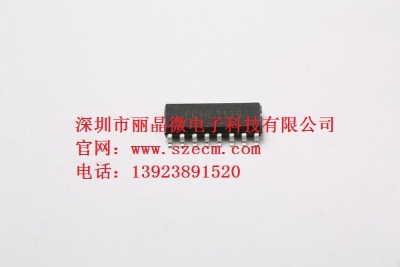

ec2926-4acf八鍵觸摸led調光燈芯片

一．功能說明

供電方式：dc24v電源適配器。八路觸摸輸入控制,兩路led輸出。

ti1觸摸：色溫切換,每按一次按順序切換,白--白+暖--暖--白+暖--白。此功能預留,使用時pb0引腳懸空,不用時接gnd低電平關閉。

ti2觸摸：定時鍵。觸摸一下緩慢閃一次（1秒）,進入30分鐘定時。再觸摸一次,閃爍2次關閉定時。

ti3觸摸：白燈100％亮,在其它兩種色溫狀態下切換為當前白燈模式。

ti4觸摸：白+暖燈各50％亮,在其它兩種色溫狀態下切換為當前白燈模式。

ti5觸摸：暖燈100％亮,在其它兩種色溫狀態下切換為當前白燈模式。

ti6觸摸：on/off功能,觸摸下開機,再觸摸下關機,帶緩沖變化。有帶電記憶功能,記憶關閉前亮度。上電默認為關機,開機白+暖燈亮  占空比分別各50％ 。

ti7觸摸：亮度加,短按亮度遞增共5檔：15-30-65-85-100％。

ti8觸摸：亮度減,短按亮度遞減共5檔：100-85-65-30-15％。

二．電氣參數   （vdd=3.0v  ta=25℃）

參數 符號 最 小值 典型值 最 大 值 單位 條件

工作電壓 vdd 2.7 3.0 5.0 v

工作電流 iop 3 ma

靜態電流 istb 10 ua vdd=5.0v

驅動電流低電平輸出 iol 8 ma vdd=5.0v,vol=0.7v

驅動電流高電平輸出 ioh 4 ma vdd=5.0v,voh=vdd-0.7

過vdd極限電流 ivddmax 50 ma

過gnd極限電流 igndmax 50 ma

工作溫度 ta -20 25 70 ℃

儲存溫度 tstg -50 25 125 ℃

三．封裝腳位圖（sop-16）

管腳號 符號 功能描述

1 ti5 觸摸5

2 ti8 觸摸8

3 ti7 觸摸7

4 ti6 觸摸6

5 pb0 色溫切換選擇腳,懸空有效,接gnd關閉

6 nc 懸空

7 cap1 靈敏度調節

8 gnd 電源負

9 out1 輸出1高電平有效

10 out2 輸出2高電平有效

11 nc 懸空

12 vdd 電源正

13 ti1 觸摸1

14 ti2 觸摸2

15 ti3 觸摸3

16 ti4 觸摸4

四．電路圖參考

五．封裝尺寸圖（sop-16）

六．版本說明

版本 日期 描述

ec2926-4acf 2020/12/27 v01初版
