eh2729-a15c觸發延時3秒開機

一． 功能說明

一路按鍵開關控制兩路電平信號同步輸出（可二選一）。上電out1為高電平,out2為低電平。短按開關觸發后out1輸出高電平,out2輸出低電平,3秒后輸出電平翻轉,out1輸出低電平,out2輸出高電平,一直保持（低功耗狀態）。如果再觸發下同樣3秒后電平翻轉。

二． 極限參數

absolute maximum ratings

voltage applied at vdd to vss .........................................................................................- 0.3v to 6.0v

voltage applied at any pin to vss............................................................................- 0.3v to vdd+0.3v

operating ambient temperature.......................................................................................-40°c to 85°c

storage ambient temperature ....................................................................................... -40°c to 125°c

三． 電氣參數（vdd=3.0v  ta=25℃）參數符號最 小值典型值最 大 值單位條件工作電壓vdd2.43.05.0v 工作電流iop 1.5 mavdd=3.0v輸出懸空靜態電流istb 53uavdd=3.0v驅動電流低電平輸出iol 14 mavdd=5.0v,vol=0.7v驅動電流高電平輸出ioh 6 mavdd=5.0v,voh=vdd-0.7過vdd極限電流ivddmax  50ma 過gnd極限電流igndmax  50ma 工作溫度ta-402585℃ 儲存溫度tstg-402590℃

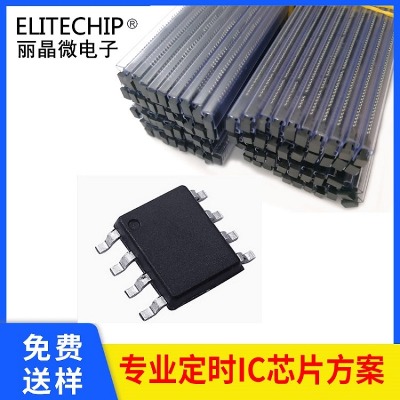

四． 封裝腳位圖（sop-8）

管腳號符號功能描述1vdd電源正2key開關控制腳3nc懸空4nc懸空5nc懸空6out2上電低電平,觸發高電平輸出7out1上電高電平,觸發低電平輸出8gnd電源負

五． 電路圖參考

主控推led應用圖參考

*c2電容可根據電源實際需要調整或省略

六． 封裝尺寸圖（sop-8）

七． 版本說明版本日期描述eh2729-a15c2022/8/6v01初版
