它包括微波天線、微波發射與接收組件、對數檢波器及鑒頻組件、頻率校正及編碼調制組件、計算機組件和電源變壓器。
連接關系和作用
1)、微波天線用于通過它接收雷達信號并向雷達發射信號；連接環行器，信號雙向傳遞；
2)、微波發射與接收組件包括環行器、平衡混頻器、低噪聲前置中頻放大器依次相連組成的接收機前端，以及由壓控震蕩器與多級功率放大器連接組成的發射機，
用于當雷達應答器通過微波天線收到一個頻率信號時，經發射接口直至微波組件的環行器經混頻變?yōu)橹蓄l信號輸至對數檢波器及鑒頻組件；
3)、對數檢波器及鑒頻組件由高穩定的集成電路組成的對數檢波器，將頻率轉換成電壓的鑒頻器由寬頻帶相位檢波器和延遲電纜構成，輸入接前中頻放大器，輸出
接單片機和a/d轉換器，由微波接收組件來的中頻信號經對數放大及鑒頻、檢波電路取出頻率信號、幅度信號和脈寬信號輸至cpu單片機；
4)、頻率校正及編碼調制組件組件包括對信號頻率進行跟蹤與截獲的電路、對應答信號進行實時校正的電路，信號寬度鑒別電路和編碼發生與調制電路，輸入端接
單片機，輸出端接多功率放大器，將信號的頻率、脈寬、幅度信息通過組件分別用于同頻率回發應答信號，對雷達天線付瓣信號的抑制和回發信號的碼長(摩爾斯
碼)的控制；
5)、計算機組件單片機輸入連接脈寬信號、經a/d轉換的幅度信號和頻率信號、輸出接壓控振蕩器、編碼發生器、與遙控遙側接口信號雙向傳遞，并與電源部和復位模塊連接；
6)、電源變壓器提供電源電壓9～36vdc，電源輸出端連接單片機及其它各組件。

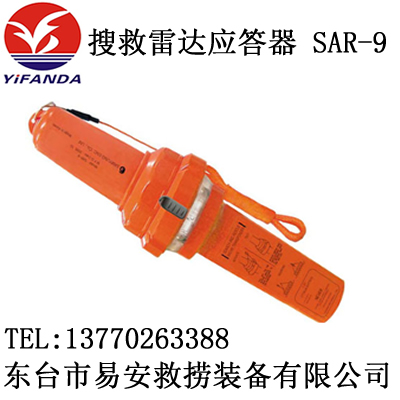

搜救雷達應答器 sar-9
品牌：韓國三榮
設計輕巧,適合安裝在救生筏上.
整套設有一個救生筏安裝桿.
型號sar-9 產地韓國 頻率范圍9200-9500mhz 極化方式水平極化 垂直波束寬度+12.5度 水平波束寬度全向
發射功率>400mw（+26dbm） 掃描方式鋸齒形（掃描12次） 脈沖寬度<100μs
掃描時間發出7.5±1.0μs；回收0.4±0.1μs 恢復時間<10μs 響應時間<0.5μs 有效靈敏度優于-50dbm
連續運行時間待機96小時后至少可以連續工作8小時 電池壽命5年 工作溫度-20～+55℃ 存儲溫度-30～+65℃.
認證情況ccs證書.
搜救雷達應答器是全球海上遇險與安全系統的重要組成之一，是一種救助設備；海上風浪很大，搜救船舶很難搜到求救船只，有了雷達應答器，就能快速準確的搜到
求救船只的位置；符合最新的iml/gmdss要求，在惡劣的海洋環境下可信賴的操作；設計輕巧，適合安裝在救生筏上。頻率：9.2～9.5ghz，水平
偏振。
