電視轉播系統
系統概述 體育比賽電視轉播是指電視機構利用比賽現場獲取的影像和聲音為基礎形式的信號源，制作加工后傳遞給觀眾觀看的一種節目制作方式。它是依托一個轉播技術系統平臺，經過電視機構編播人員的加工和處理，完成節目內容的制作。 本圖集設計的體育比賽電視轉播系統是指這個技術系統中視頻系統、傳輸系統在體育場館內的應用情況。技術系統是由多個系統組成的完整體系，包括視頻系統、微波系統、音頻系統、通信系統和傳輸系統等等。

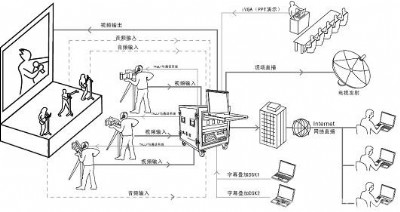

信號流程 體育比賽電視轉播系統的信號流程一般可分為場館的信號創建、信號傳輸與節目信號制作三部分。 場館信號創建包括用攝像機和話筒把比賽現場的實況采集和拾取下來，經過導播對攝錄的畫面和聲音進行切換，配上慢動作、字幕和特技組成的電視成品信號。還包括評論員和內部通訊音頻信號等。 信號的傳輸是指利用傳輸設備，把信號分配到預先約定的電視廣播機構，并按照電視廣播機構的要求將最終制作完成的節目信號傳送到指定接收設備。 節目信號制作是指有轉播權的電視廣播機構按照各自的需求對信號進行再加工至可以直接呈現給觀眾的制作過程。 系統構成形式的多樣性 體育比賽的電視轉播節目因為其轉播賽事規程、等級、影響力和商業運作模式等方面的不同，其技術系統的構成形式也不相同。 設置區域的差異性。綜合性體育比賽的電視轉播需在同一時間內，將位于不同比賽場館內的電視信號進行傳送，一般需要一個相對整個場館獨立的電視轉播中心來完成，傳輸部分將涉及各個比賽場館和電視轉播中心等多個不同區域。單項體育比賽的電視轉播系統的設置一般僅限于單個體育場（館）內。 系統格式的差異性。在體育比賽轉播中，由于現場攝像機位數量的不同，轉播系統可分為單級系統和多級系統。單級系統是指現場的轉播車或電子現場制作設備的切換臺經過對鏡頭的一級組合切換即形成播出信號的系統。如果作為轉播車或電子現場制作系統切換出的信號需要上一級切換系統進行切換等形式播出信號的系統，稱為多級系統。 節目信號制作流程特點的差異性。區域性體育比賽轉播的流程最大特點是電視機構在現場拾取的聲音和圖像信號經過切換處理后制作節目直接傳送給觀眾收看；國際性賽事的轉播一般由指定的電視轉播機構制作公用信號，再由廣播中心統一制作傳送給轉播權的持有者，有轉播權的持有者接收到信號之后，再根據自己的需求制作成適合在本國、本地區直接播放的節目。 系統建設 體育建筑為適應電視轉播系統在不同體育比賽時構成形式的不同，應按照對體育建筑的較高要求進行設計。 體育建筑需滿足由電視轉播車構成的單級系統的使用要求，同時也應滿足由電視轉播車和電子現場制作級聯方式的多級系統的使用要求。 4.3 電視轉播設施
4.3.1 電視轉播機房
1）位置:靠近電視轉播車，在媒體運營區域內。
2）面積：
體育場：200~300m2； 體育館：100~150m2; 游泳館：150~200m2. 3）技術接口：
2個互聯網接口： 4條國內（際）長途電話接口； 2個場館實時信息系統（技術記分與成績處理信息系統）網絡接口；
2個組委會信息接口；
2個有線電視接口；
單模光纖或三同軸電纜（連接場館內有線電視機房）；
預留與場館大屏幕控制主機的視頻接口。
4）用電負荷：機房內設立電源柜一個，柜內兩路380v電源分別由ups設備和市電提供，兩路電源可實現互投。電源接地形式采用tn-s,用電量約20~50kw,具體用電負荷依場館實際情況而定。
4.3.2 電視轉播車：
1）位置：應盡可能靠近體育場（館）運動員混合區一側。
2）面積：轉播車尺寸（長*寬）15m*2.5m,底座尺寸（長*寬）18m*7.5m.
3）承重：車重40t計算。
4）用電負荷：50kw.
4.3.3 評論員席：應設在主要攝像機機位一側，每個評論席應提供3個座位，每個評論員席按以下要求設置：
1）網絡接口2個；
2）電話接口2個：
3）有線電視接口1個；
4）視頻回放1個（連接電視轉播機房）；
5）每個評論員席安 裝的四聯插座應具備500va的基本電源。
在配有評論員信息系統的賽場中，要求基本電源增加到800va；對所以帶攝像機的評論席，除安 裝基本電源外，還需安 裝與四聯電源插座配套的一個單獨的斷路器。
4.3.4 攝像機：
1）主播攝像機機位平臺單位面積不應小于2m*2m；
2）攝像機連接電纜：
三同軸電纜，通常為rg-59/u型： 光纖，通常為單模光纖。 線纜敷設 預埋方式：可根據本圖集的攝像機位圖，在每個攝像機位上預留攝像機接口 箱，在每個接口箱中敷設一根電視轉播專用三同軸電纜，同時還要預留內通一個、現場拾音兩個、視頻回放接口一個、220v電源插座一個。對有高清電視轉播要求的場館還需敷設高清轉播專用光纜一根。 預留管道方式:可根據攝像機位的要求，敷設到每個攝像機位的電視轉播纜溝、電纜橋架或電纜掛鉤等，要求做到放纜、收纜方便，纜溝上要有蓋板。同時要考慮和場館內混合區、新聞發布廳、評論員區的連通。纜溝的斷面不宜小于0.3m*0.15m.
