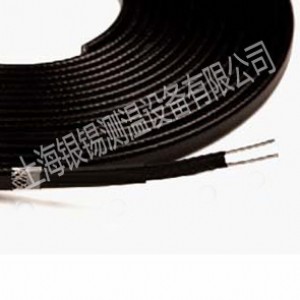

自限溫電伴熱帶是新一代唯一帶狀恒溫電加熱器。其發熱元件的電阻率具有很高的正溫度數“ptc”（postive temperature coefficent）且相互并聯。
特點是：能夠自動控制加熱時的溫度，并隨被加熱體系的溫度自動調節輸出功率而無任何附加設備；可以任意裁短或在一定長度范圍內接長使用，并允許多次交叉重疊而無高溫過熱點及燒毀之慮。這些特點使伴熱帶具有：防止過熱，使用維護簡便及節約電能等優點。
產品型號命名表：
低溫自控溫電伴熱帶組成結構：
1 銅芯導線 2 導電塑料層 3 聚烯烴絕緣層 4 鍍錫銅絲屏蔽層 5 氟塑料護套
技術參數：
1、標準顏色：黑色、灰色
2、溫度范圍：最高維持溫度65℃
最高表面溫度70℃±5℃
最高承受溫度：改良性聚烯烴105℃、阻燃聚烯烴135℃ 含氟聚烯烴180℃、全氟材料205℃
3、施工溫度：最低：—60℃
4、熱穩定性：由10℃至99℃間來回循環300次后， 電熱帶發熱量維持在90％以上
5、彎曲半徑：20℃室溫時為25．4mm；—30℃低溫時為35．0mm
6、絕緣電阻：電纜長度100m，環境溫度75℃時，用2，500vdc搖表?yè)u試1分鐘,絕緣電阻(導經與屏蔽間)最小值為1200mω
工作電壓：12v 24v 36v 110v 220v 380v
10℃時輸出功率：1ow/m 15w/m 20w/m 25w/m 35w/m 40w/m
自控溫電伴熱帶適合于管道、設備及容器控溫、伴熱、保溫、加熱，特別是其中的物料容易分解、變質、析晶、凝聚凍結時。在石油、化工、電力、冶金、輕工、食品、冷凍、建筑、煤氣、農副產品生產、加工及其它部門具有廣泛的用途。
自限溫電熱帶原理：
兩根平行的銅絞線為電源母線，中間均勻擠滿導電高分子材料為發熱芯料。當母線接通電源時，電流橫向流過兩母線之間的發熱芯料，使芯料升溫，其電阻隨之自動增加。當芯料溫度升到一定值時，電阻已大到幾乎阻斷電流的程度，芯料溫度不再上升。與此同時，芯料通過護套向被加熱體系傳熱，溫度下降，當溫度下降到一定值時，電阻已逐漸減小，芯料發熱溫度再次上升。如此循環往復，便可維持被伴熱體恒定溫度。
自控溫電伴熱帶由納米導電碳粒和兩根平行母線外加絕緣層構成，由于這種平行結構，所有“鳩茲”牌電伴熱線均可以在現場被切成任何長度，采用二通或三通接線盒連接。
在每根伴熱線內，母線之間的電路數隨溫度的影響而變化，當伴熱線周?chē)臏囟茸兝鋾r(shí)，導電塑料產生微分子的收縮而使碳粒連接形成電路，電流流經這些電路，使伴熱線發熱。
當溫度升高時，導電塑料產生微分子的膨脹，碳粒漸漸分開，引起電路中斷，電阻上升，伴熱線會自動減少功率輸出。
當周?chē)鷾囟茸兝鋾r(shí)，塑料又回復到微分子收縮狀態，碳粒相應連接起來形成電路，伴熱線發熱功率又上升。
自控溫電伴熱帶具有其它伴熱設備所沒有的好處，它控制的溫度不會過高亦不會過低，因?yàn)闇囟仁亲詣?dòng)調節的。
分類產品名稱 |
型號名稱 |
外形尺寸 |
標稱功率w/m |
電壓 |
線徑 |
最高承受溫度 |
低溫基本型 |
dbr-220-j |
5.0±1x11.4±1 |
10、20、30 |
24 36 110 220 380 |
7 x0.42 7 x0.50 |
105 |
|
||||||
使用場合 |
基本型電熱帶一般用于無防爆、無防腐要求，且環境濕度不大的場所； |
|||||
低溫防爆型 |
dbr-p |
5.0±1x11.4±1 |
10、20、30 |
24 36 110 220 380 |
7 x0.42 7 x0.50 |
105 |
|
||||||
使用場合 |
防爆型電熱帶一般用于有防爆、無防腐要求，環境濕度不大的場所； |
|||||
|
||||||
低溫加強型 |
dbr-pb |
5.0±1x12.9±1 |
10、20、30 |
24 36 110 220 380 |
7 x0.42 7 x0.50 |
105 |
使用場合 |
防爆防護型電熱帶一般用于有防爆、無防腐要求，環境濕度較大的場所； |
|||||
低溫耐腐蝕型 |
dbr-f |
5.0±1x12.9±1 |
10、20、30 |
24 36 110 220 380 |
7 x0.42 7 x0.50 |
205 |
使用場合 |
防爆防腐型電熱帶一般用于有防爆、有防腐要求，環境濕度較大的場所 |
|||||
|
|
|||||
上海銀錫測溫設備有限公司位于長江經濟開發區，廠部位于全國文明鄉鎮興化市張郭鎮，西臨京滬高速、寧鹽 高速及新建設的新長鐵路，東側為蘇北泰東河，水陸交通十分便捷。公司占地面積10000平方米，標準化廠房6500平方米，是目前國內較大儀表儀表、電熱電器的生產基地之一。
本公司是專業從事工業自動化儀器儀表、測溫設備、電熱電器的研發、生產、銷售一體化企業。 公司內部擁有實力雄厚的技術專家和訓練有素 的技術隊伍，具有國內一流的生產設備，全自動化檢測系統和完整的標準計量器具體系，其水平和先進性在國內同行業中處于領先地位；產品符合“iec”國際標準和國家相關標準的要求，完全可與進口產品媲美。
電熱帶安 裝注意事項：
1、電熱帶在儲存、搬運、安 裝及使用時不許扭曲、打結、反復彎折、嚴禁損壞外護套、壞絕緣。
2、電熱帶在敷設前應進行外觀和絕緣檢查。絕緣電阻值應符合產品說明書的規定。
3、施放電熱帶時不要打硬折或長距離在地面拖拉。
4、固定電熱帶時，預留活動空間，保證其熱脹冷縮不會因此漲短，導致短路現象。
5、電熱帶接入電壓應與其工作電壓相符。
6、保持電壓穩定，避免電熱帶頻繁開關啟動
7、如果接線盒等安 裝在露天，須倒置。防止雨水進入接線盒，以策安 全。
8、遵循電熱帶產品性能，例如最大使用長度：工業電熱帶100米，民用電熱帶30米。低電壓電熱帶30米。
9，電熱帶安 裝完畢后，須檢測線路安 全后，方可安 裝保溫層，必須使用阻燃性，高溫伴熱的管道罐體，更需考慮保溫材質。
電熱帶一般安 裝要點：
1、電熱帶應緊貼于管道下方，或纏繞于管道上。采用鋁膠帶粘貼每隔0.5~0.8m用耐熱膠帶將電熱帶沿徑向固定。沿管道平行敷設的電伴熱帶一般安 裝在管道下方，且與管道橫截面的水平軸線呈45度角，若用2根電伴熱帶要對稱敷設。
2、電熱帶安 裝時的最小彎曲半徑不得小于其厚度的5—6 倍。
3、接線時，電熱帶與附件要正確可靠連接，謹防短路。同時將編織網連接起來可靠接地。
4、管道或容器的表面應去毛刺和銳角，避免安 裝過程中對伴熱電纜造成損壞。防銹防腐涂層要干透，電熱帶絕緣電阻應≥20mω(1000vdc)。不要強力拉扯電熱帶，避免腳踏或重物放置電熱帶上；電熱帶與所有配件的型號應與設計要求一致。
5、每隔約50cm將電熱帶用玻璃纖維壓敏膠帶或鋁膠帶固定在干管道上，平敷時盡可能將電熱帶附在管道下45度下方。
6、在線路的第一供電點和尾端各預留lm長的電熱帶;在所有散熱體如支架、閥門、法蘭等處應預留一定長度電熱帶，以便隨時拆除、維修、更換等。
7、在使用二通或三通配件處電熱帶各端端應預留40cm長，多根電熱帶應注意合理選擇電源點，要便于維修。
8、電熱帶的安 裝必須在管路系統全部安 裝結束，并經水壓試驗合格后進行。保溫層的施工必須在電熱帶全部安 裝、調試結束、試送電正常后進行。
9、完成上述安 裝后，應對其進行絕緣測試，測試電熱帶線芯與編織網或金屬管道之間的電阻應符合產品說明書的要求。
10、保溫層材料必須干燥，且要保證材料的質量和厚度，應加防水外罩，在保溫層外加警示標簽 注明“內有電熱帶”。
11、 在容器上安 裝時，電伴熱帶應纏繞在容器中下部，通常不超過容器高度的2/3，一般為1/3。
12、安 裝電伴熱帶要充分考慮管道附件和設備拆卸的可能性，確保電伴熱帶本身不損壞。
13、安 裝附件時，要求膠圈、墊圈、緊固件等齊全，安 裝正確、緊固，以防松動或盒內進水。
14、在潮濕和腐蝕性環境，必須使用加強型或船用電伴熱帶。
典型電熱帶安 裝示意圖：
