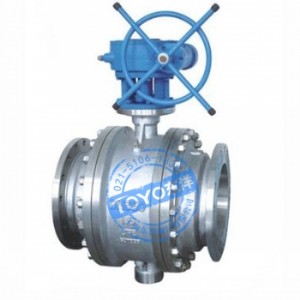

q347f蝸輪固定式球閥結構及用途
三分體式連接鍛鋼固定球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。
適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
固定蝸輪球閥主要性能規范
試驗壓力 |
公稱壓力 |
壓力級 |
|||||||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
氣密試驗 |
0.5-0.7 |
||||||||||||
工作溫度 |
ptee≤150℃ ppl e≤300℃ 碳纖≤350℃ |
||||||||||||
適用介質 |
c：水、油、蒸氣 p：硝酸 類（溫度≤200℃ ） r：醋酸 類（溫度≤200℃ ） |
||||||||||||
固定蝸輪球閥主要零件材質
零件名稱 |
材料 |
|||
材料代號 |
ｃ |
ｌ |
ｐ |
ｒ |
閥體 閥蓋 |
wcb |
zgoocr17ni14mo2(cf3m) |
zg1cr18ni9ti(cf8) |
zg1cr18ni12mo2ti(cf8m) |
球體 |
2cr13 |
zgoocr17ni14mo2(cf3m) |
zg1cr18ni9ti(cf8) |
zg1cr18ni12mo2ti(cf8m) |
閥桿 |
2cr13 |
316l |
1cr18ni9ti(304) |
1cr18ni12mo2ti(316) |
閥座密封面 |
ptfe、碳素 纖維＋ptfe、對位聚苯 |
|||
螺柱 螺母 |
35 35crmoa(b7) 45(2h) |
2cr13(420) 1cr18ni9 1cr17ni2(431) |
||
填料 |
ｖ型ptfe、柔性石墨 |
|||
