一、設備用途：

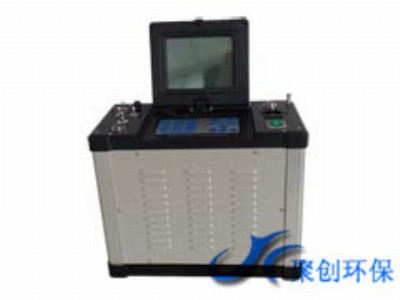

jcy-80e型自動煙塵(氣)采樣器采用皮托管等速采樣重量法采集煙道中的顆粒物，定位電解法測定煙道中的有害氣體，干濕球法測定煙道中的含濕量�？蓮V 泛應用于環境監測、勞動保護、工業衛生、廠礦企業等部門進行管道污染源中的顆粒物采樣和有害氣體濃度采樣，也可應用于煙氣連續測量儀器準確度的評估和校 準。
二、性能特點：
1、 一機多用，可測量煙塵、含濕量、流速、動壓、靜壓、煙溫、油煙、煙氣（如 o2,so2，no,no2，co,co2，h2s）等參數。
2、 交直流兩用，選配大容量直流電源箱，可在無交流電源場合工作，工作時間大于8小時。
3、 配備智能煙氣預處理器，可對煙道中的煙氣進行濾塵加熱脫水等處理，使測量數據更加準確。
4、 自動儲存監測數據，供查詢、打印，數據存儲能力一百萬組，可使用微型打印機連接rs232接口現場選擇性打印采樣報表，配備usb存儲器或存儲卡存儲數據直接生成excel表格直接打印，專業電腦軟件可連接電腦進行數據通訊打印采樣報表。
5、 自動記憶上次輸入的監測參數，下次開機優先使用，實現一鍵采樣。
6、 獨特的干燥、過濾、防倒吸三合一設計的干燥筒，可以高效干燥濕氣、過濾粉 塵以及放倒吸以減小對流量的影響，實現長期運轉免清洗。
7、 寬溫液晶顯示，可調背光及亮度，中文人機對話方式菜單顯示，圖文并茂，簡單明了，用戶憑借儀器豐富的在線操作提示，直接操作，且液晶屏可前后0～180度自由旋轉，左右0～360度自由旋轉，方便操作人員查看數據。
8、 多級光電隔離，多cpu容錯結構，克服靜電干擾及靜電擊穿。
9、 煙塵采樣及煙氣采樣均帶有前置高效氣水分離器，可單獨拆卸，有效過濾水氣對管路及測量結果的影響。
10、自動修正溫度及壓力等參數，標況數據可直接讀出，并且有斷電保護功能，來電后自動進入停電前采樣狀態。
11、可通過防水鍵盤直接對儀器的各項參數進行線性標定，儀器維護及標定必須輸入密碼，保證儀器各項參數安 全。
12、計前溫度傳感器前置式鳥籠安 裝法，測量的計前溫度更加準確。儀器有漏氣自測功能。
13、實時顯示直讀動壓、靜壓、溫度、煙溫、流速、流量、轉速、含濕量等參數，自動測量大氣壓。
14、采用進口壓力傳感器及進口電化學傳感器進行測量，結果更加準確。電化學傳感器與信號模塊一體化設計，更換傳感器不需標定，有溫度及線性補償和交叉干擾修正功能，保證測試準確性。
15、采用耐腐蝕大流量可調速煙塵采樣泵與電子流量計，反應快，跟蹤效率高。煙氣管路采用四氯 乙烯管路無吸附，采用電子流量計恒流采樣，保證了測量結果的準確性。
16、儀器內裝可充電電池，供交流停電時保存數據交流來電時自動恢復采樣，自動扣除采樣過程中的掉電時間，并可供用戶查詢掉電時間。
17、采樣數據實時顯示，且有曲線示意圖方便用戶實時觀察儀器工作情況。
18、可存儲系統設置的各項參數，方便用戶使用，可直接調取系統設置或采樣設置，且具備系統恢復功能及文件批量、選擇性刪除功能。
19、儀器主機、煙塵取樣管、含濕量取樣管均使用模具化生產，側接管式設計避免了上接管造成的管路堵塞。
20、有軟件標定維護密碼保護功能，通過防水鍵盤即可對儀器所有參數進行標定且具有權限管理功能。
三、技術參數：
| 煙塵部分技術指標 |
| 主要參數 |
參數范圍 |
分辨率 |
準確度 |
| 采樣流量 |
(5～80)l/min可擴展 |
0.1l/min |
≤±2.5％ |
| 流量穩定性 |
≤±2.0％電壓波動±20％，阻力在（3~6）kpa內變化 |
| 煙氣動壓 |
(0～2000) pa |
1 pa |
≤±1.5％ |
| 煙氣靜壓及全壓 |
(-30～+30)kpa |
0.01 kpa |
≤±2.0 ％ |
| 流量計前壓力 |
(-40～0)kpa |
0.01 kpa |
≤±2.0 ％ |
| 流量計前溫度 |
(-30～150)℃ |
0.1℃ |
≤±1.5℃ |
| 煙氣溫度 |
(0～500)℃可擴展 |
1℃ |
≤±3.0℃ |
| 干、濕球溫度 |
(0～100)℃ |
0.1℃ |
≤±1.0％ |
| 含濕量 |
(0～60)％ |
0.1％ |
≤±1.5％ |
| 大氣壓 |
(70～130)kpa |
0.1kpa |
≤±2.5％ |
| 等速吸引流速 |
(1～45)m/s |
0.1m/s |
≤±4.0％ |
| 最大采樣體積 |
999999.9l |
0.1l |
≤±2.5％ |
| 空氣過剩系數 |
0～99.99 |
0.01 |
≤±2.5％ |
| 計前溫度 |
（-30~99）℃ |
0.1 |
≤±1℃ |
| 存儲能力 |
一百萬組 |
| 等速跟蹤響應時間 |
≤4秒 |
| 采樣泵負載能力 |
阻力為-20kpa時，流量≥50l/min |
| 煙氣部分技術指標 |
| 煙氣采樣流量 |
0.1l/min~2l/min,出廠設置1.5 l/min |
| o2 |
(0～30)％ |
0.1％ |
示值誤差：
優于±2％；
重復性：≤2.0 ％；
響應時間：≤90s；
穩定性：1小時內
示值變化≤5.0 ％。
（煙氣部分均為選配件） |
| so2 |
(0～5700/最大示值14000)mg/m3 |
1mg/m3 |
| no |
(0～2500/最大示值6700)mg/m3 |
1mg/m3 |
| no2 |
(0～200/最大示值2000)mg/m3 |
1mg/m3 |
| co |
(0～5000/最大示值25000)mg/m3 |
1mg/m3 |
| co2 |
(0～20)％ |
0.01％ |
| h2s |
(0～300/最大示值1500)mg/m3 |
1mg/m3 |
| 煙氣傳感器使用壽命 |
空氣中約3年 |
| 工作電源 |
ac220v±10％ 50hz或dc24v (選配) |
| 噪聲 |
< 65db(a) |
| 功耗 |
<100w |
| 整機重量 |
約8kg |
另配采樣嘴、含濕量檢測器、打印機及連接線、信號線、電源線、橡膠管等；如訂購煙氣部分另配煙氣取樣器及配件。
