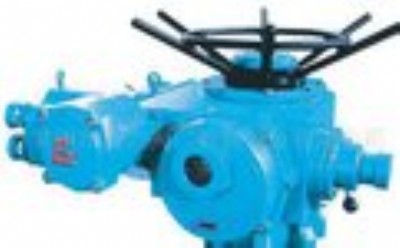

多圈回轉式隔爆型電動執行機構dzb30-24介紹
一、多圈回轉式隔爆型電動執行機構dzb30-24也稱為多圈回轉式隔爆型電動裝置，多圈回轉式電動頭，多圈回轉式電動執行器，是閥門實現開啟、關閉或調節控制的驅動設備。該電裝適用于風門、擋板門、風閥等。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點�？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。
電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。
二、多圈回轉式隔爆型電動執行機構dzb30-24結構
電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和ybdf隔爆型閥門用電動機。安 裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
三、多圈回轉式隔爆型電動執行機構dzb30-24工作環境和主要技術參數
3.1 電源：常規，三相380v（50hz）
特殊，三相660v、415v（50hz 、60hz）；
單相220v、110v（50hz 、60hz）
3.2 工作環境：
3.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
3.2.2 相對濕度：≤95％（25℃時）。
3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種，dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠，適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物。（詳見gb3836.1）
3.2.4防護等級：ip55 （特殊訂貨ip65、ip67）。
3.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。
3.4.1 型號規格和主要性能參數見表1
表1
|
型號規格 |
公稱轉矩（n·m） |
公稱推力 |
最大閥桿直徑 |
最大轉圈數（圈） |
手動 速比 |
輸出轉速（r/min） |
電機功率 |
參考重量 |
|
z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
z500 |
5000 |
18/24 |
10/15 |
350 |
