q系列電裝適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。
 q10-1w、q20-1w、q30-1w、q40-1w、q60-1w、q90-1w、q120-1w、q200-1w
電源：常規，三相380v（50hz）；特殊，三相660v、415v（50hz 、60hz）；單相220v、110v（50hz 、60hz）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。
相對濕度：≤95％（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種，dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠，適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物。（詳見gb3836.1）
防護等級：ip55 （特殊訂貨ip65、ip67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
1.     概述

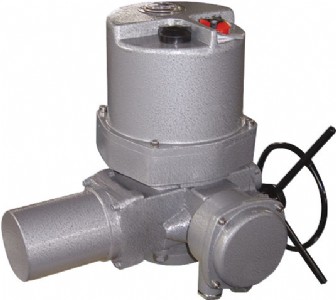

       部分回轉閥門電動裝置，簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。 是蘇閥公司全力開發的一款可遠距離控制，也可現場操作的產品。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
        本產品的性能符合jb/t8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合gb3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，gb3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型閥門電動裝置技術條件》的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。
主要型號：q10，qw10，q10-1w，q20，qw20，q20-1w，q30，qw30，q30-1w，q40，qw40，q40-1w，q60，qw60，q60-1w，q90，qw90，q90-1w，q120，qw120，q120-1w， q200，qw200，q200-1w.
qb120-2、qb200-0.5、qb200-1、q250-0.5、qb250-1、qb400-0.25、qb400-0.5、qb500-0.25、qb500-0.5、qb600-0.25、qb600-0.5、qb800-0.25、qb800-0.5、qb1000-0.25、qb1000-0.5、qb1200-0.25、qb1200-0.5、qb5-1、qb5-2、qb10-1、qb10-2、qb15-1、qb15-2、qb20-1、qb20-2、qb30-1、qb30-2、qb40-1、qb40-2、qb60-1、qb60-2、qb90-1、qb90-2、qb120-0.5、qb120-1.
2.型號表示方法
q 10-1w                          a表示帶現場按鈕；f表示帶4-20ma信號輸出
                                     z：表示整體型；t：表示整體調節型
                                      防護類型：b表示隔爆型；無代號為戶外型
輸出轉速：阿拉伯?dāng)?shù)字表示，單位r/min（轉/分）
額定輸出轉矩：阿拉伯?dāng)?shù)字表示，單位kgf?m
產品型式：q或dq表示部分回轉電動裝置。q為一體結構dq為疊加結構。
型號示例：
1、dqw10-1eb 表示部分回轉電動裝置，輸出轉矩10kgf?m（100 n?m），輸出轉速1 r/min，隔爆型。
2、ddqw1200-0.44ebt疊加結構,輸出轉矩12000n.m，輸出轉速：0.44 r/min,防爆一體化智能型。
3.工作環境和主要技術參數
3.1電源：常規，三相380v（50hz）
特殊，三相660v、415v（50hz、60hz）；
單相220v、110v（50hz、60hz）
3.2工作環境
3.2.1環境溫度：-20~+60℃  （特殊訂貨 -40~+80℃）
3.2.2相對濕度：≤95％（25℃時）
3.2.3防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有di和diibt4兩種，di適用于煤礦非采掘工作面；diibt4用于工廠，適用于環境為iia、iib級t1-t4組的爆炸性氣體混合物。（詳見gb3836.1）
3.2.4防護等級：ip55（特殊訂貨ip65、ip67）
3.2.5工作制：短時10分鐘
機構：q型電動裝置由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。
主要性能參數
基座號 型號 輸出轉矩（n·m） 閥桿直徑 手動速比 輸出轉速（r/min）
0.5 1 1.5 2 3 4
電機功率
q1 qw10 100 28 88 0.03 0.06 0.09 0.09 0.18 0.18
qw20 200 0.06 0.09 0.12 0.12 0.25 0.25
qw30 300 0.06 0.12 0.18 0.18 0.37 0.37
q1 qw40 400 28 88 0.09 0.18
q2 qw60 600 42 74 0.18 0.18 0.25 0.25 0.55 0.55
qw90 900 0.18 0.25 0.37 0.37 0.75 0.75
qw120 1200 0.18 0.37 0.55 0.55 1.1 1.1
q3 qw200 2000 60 67 0.37 0.55 0.75 1.1 - -
qw250 2500 0.55 0.55 0.75 1.1 - -
qw300 3000 0.55 0.75 1.1 - - -
qw400 4000 0.55 0.75 - - - -
qw500 5000 0.75 1.1 - - - -
