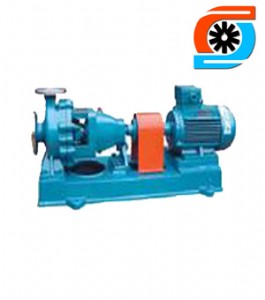

化工離心泵,單級化工離心泵,ih增壓泵,ih100-80-160

一、ih化工泵<!--[endif]-->產品概述：

ih型單級單吸離心泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用國際標準iso2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比f型泵平均提高5％，是國家推廣的節能產品。

ih行化工泵的性能范圍（按設計點）

流量：6.3~400米³/時

揚程：5~125米

泵的高度工作設計壓力為1.6兆帕

ih不銹鋼離心泵安  裝：

1、繃得安  裝是否合理，對泵的正常運行和使用壽命有很嚴重的影響，所以安  裝前必須自吸校正，不得草率，泵的外形和安  裝吃春，詳見圖5和表4.

2、必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度（或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。

泵吸上使用情況下，應在吸入管路上裝底閥，并在出口管路上設置灌液螺孔或閥門，以供啟動前灌泵只用；

泵倒灌使用情況下，用在吸入管路上裝底閥和過濾器，一面雜物進入。

3、  吸入和吐出管路應該另有支架，不能用泵做支撐。

4、  安  裝泵的地點，應便于巡回檢查和檢修。

5、  安  裝順序

(1)將機組放在埋有地腳螺母的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。

(2)松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整楔墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。

(3)用混凝土干固后，因擰緊地腳螺栓，并重新檢查泵軸的水平度。

(4)待混凝土干固后，應擰緊地腳螺栓，并重新檢查泵軸的水品度。

(5)在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一邊軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內最大和最小的間隙差不得過0.3mm。

(6)在機組實際運行3-4小時后做最后檢查，如無不良現象，則認為安  裝合格。

化工泵廣泛適用于化工、石油、制藥、油漆、冶煉、造紙、電鍍、食品等行業。機械密封及過流部件均采用特殊材質制成，能有效抗腐蝕、耐酸  、耐堿  。對于輸送有較強腐蝕性的介質可靠性是目前最好的，能有效防止化工行業的有毒害物質泄漏引起對人體對環鏡的危害，在市場上享有耐腐蝕之最的美名，目前，是杜  絕跑、冒、漏、滴建設文明工廠的理想防腐輸送設備。

二、ih化工泵產品用途：

ih型單級單吸離心泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為300℃以下。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。

三、ih化工泵技術參數：

流量：6.3～400m3/h；

揚程：5～132m；

轉速：2900、1450r/min；

功率：0.55～110kw；

進口直徑：50～200mm；

最高工作壓力：1.6mpa。

四、ih不銹鋼化工泵型號意義:

例如：ih80-65-160a

ih-國際標準化工離心泵

80-吸入口徑

65- 排出口徑

160-葉輪名義直徑

<!--[if !supportlists]-->a- <!--[endif]-->葉輪外徑經第一次切割

四，ih化工泵結構簡介：

ih化工泵的安  裝形態為臥式離心泵，結構特點是泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的連接把泵蓋夾緊在中間。泵體的軸向吸入，徑向排出，腳支撐式，即可直接固定在底座上。懸架部件通過止口固件在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸出口聯接管路、泵體和電動機。只需拆下加長聯軸器的中間聯接件，即可退出轉子部件檢修。這是國際上一種通用的結構形式。

泵的密封形式采用填料密封或機械密封，有用戶根據需要選用，同事根據西藥允許采用合適于is03069規定的密封空腔尺寸的其他結構的軸封形式 (如帶波紋管的機械密封和付葉輪密封等等)。
