汽車穩定桿加載疲勞試驗機標準機械產品簡介：

1、該試驗系統根據客戶提出的穩定桿疲勞試驗要求制訂生產。系統的開發博采國際著名電液伺服動態試驗機公司的開發制造經驗，采用“單元化、模塊化、標準化”開發理念，系統的關鍵配套元件選用國際、國內同類產品的著名品牌產品。大大提高了系統的穩定性和可靠性，系統的關鍵單元和元件均采用當今國際先進技術制造，整個試驗系統的整體性能與國際著名動態試驗機公司產品技術水平相當。

2、適用范圍：主要用于各種減震件、穩定桿、車橋、支架等各種汽車零部件、阻尼件等試件的疲勞力學、性能試驗。

汽車穩定桿加載疲勞試驗機標準機械產品描述：

   該試驗系統主要一支伺服直線作動器 (20kn)）、試驗附具、一臺恒壓伺服泵站 (90l/min)、一臺分油模塊、全數字單通道協調加載伺服控制系統、其它附件等組成。

   汽車穩定桿加載疲勞試驗機標準機械伺服直線作動器：

伺服直線作動器是加載系統的核心部件，系統通過作動器對被測試件施加試驗力。本系統共有20kn作動器一套。伺服直線作動器由作動器本體、伺服閥塊組、三維無間隙關節支座、流體連接件等部分組成。作動器內置lvdt位移傳感器用于測量位移，負荷傳感器安  裝在作動器活塞桿前端用于測量試驗負荷，負荷傳感器采用美國世銓公司試驗機專用動態高精度負荷傳感器。伺服閥采用疲勞試驗機專用二級伺服閥。單元化、標準化、模塊化設計的伺服直線作動器具有低阻尼、高響應、高壽命、大間隙特點，設計理念與國際著名試驗機公司同類作動器設計理念完全等同。作動器的密封元件全部采用進口德國作動器專用高速密封元件。作動器活塞桿支撐打破傳統設計，采用非金屬支撐、大間隙設計，具有高速不燒結自潤滑的特點。結構特點：

l  參照國際著名動態試驗機公司的伺服直線作動器結構特點，采用對稱四通伺服閥控對稱作動器原理設計。

l  采用單元化、模塊化、標準化開發理念設計制造，具有低阻尼、高響應、高壽命、大間隙的特點。

l  采用消隙裝置，力值自動定心，減小側向力，降低試驗時的沖擊，改善試驗波形。

l  伺服直線作動器活塞桿的支撐打破傳統設計，采用非金屬支撐、大間隙設計、高抗側向力，具有高速不燒結自潤滑的特點。組合密封，高壓密封，低壓密封及間隙漏管，油缸總成作到無滲漏油。組合密封結構具有良好的互換性，方便維修。

l  伺服直線作動器前端配置美國世銓天津公司負荷傳感器、內置位移傳感器lvdt，連接螺桿處設計預應力環，進一步提高動態響應性能。

l  采用多級柔支撐組合導向機構，超動壓力小于0.15mpa，無爬行現象。

l  傳感器內置于活塞桿內，運動靈活不受外來干擾。

l  活塞桿簡采用超精加工，表面鍍絡拋光達rα0.4u。

l  結構型式：雙出桿，雙作用。

  汽車穩定桿加載疲勞試驗機標準機械 試驗附具：

   試驗附具由工作平臺、加載機構、穩定桿固定工裝組成。作動器、加載機構、固定工裝均安  裝固定于工作平臺。

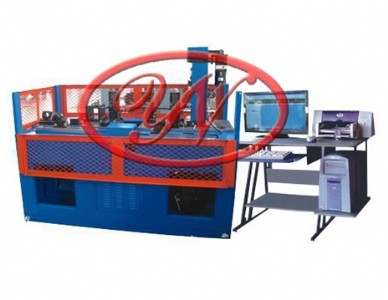

2.1、加載方式：加載機構采用杠桿機構加載（參見產品照片），單點加載，通過杠桿機構傳遞給穩定桿兩端同時受力，即一端承受拉力的同時，另一端承受壓力，循環往復，完成疲勞試驗。

2．2、杠桿機構采用焊接方箱結構，具有剛度高的特點。通過高強度支座安  裝在平臺表面。杠桿表面加工t型槽，方便穩定桿受力點工裝的安  裝。杠桿支點處采用軸承支撐，確杠桿擺動靈活、摩擦力小，承載可靠。

2.3、工作平臺材質為ht200，上表面加工t型槽，配置相關機構，滿足穩定桿疲勞加載相關試驗空間與強度要求。

2.4、作動器兩端采用三維關節鉸接機構安  裝，下端與工作平臺鉸接連接，上端與杠桿鉸接，可實現平滑的弧形運動加載。

2.5、穩定桿固定工裝采用l型彎板形式結構，采用q235-a鋼板焊接，安  裝面加工t型槽，底面螺栓固定于鐵地板t型槽，可移動可拆卸。

2.6、連接工裝根據用戶提供的試件規格進行設計制造，滿足用戶提供的試驗方法要求。

恒壓伺服泵站：

液壓系統由恒壓伺服泵站、分油模塊以及流體連接件三部分組成。泵站主要由底板、油箱、油泵電機組、閥塊、管路、冷卻系統等部分組成，用于提供試驗機工作的動力。

3.1、泵站油箱采用全封閉設計，可有效防止外界雜質進入液壓系統對液壓油的污染。油箱材料采用特殊工藝處理，可有效防止金屬腐蝕對液壓油產生的污染。

3.2、油泵、電機組配置采用串聯雙彈性支撐方式，進一步減少泵站噪音。

3.3、油泵采用低噪音直線共軛內嚙合齒輪泵。直線共額內嚙合齒輪泵特點：在液壓行業被喻為“永不磨損的油泵”，用于高、精、尖液壓系統。國際著名公司把它作為品牌產品開發和推廣，確保在液壓行業的領先地位。與葉片泵、柱塞泵相比，直線共額內嚙合齒輪泵低噪音、無脈動、長壽命等卓越性能。低噪音：直線共額內嚙合齒輪泵特殊齒輪設計，齒輪齒廊為直線，齒圈齒廓為直線共額線，工作時幾乎沒有困油區，即使高速運轉，音頻仍平穩平和。長壽命：直線共額內嚙合齒輪泵其長壽命特性取決于耐磨性，內部機械表面及各功能零件之間有一層油膜保護層，幾乎沒有磨損，即使使用一般液壓油，也不易磨損機件。另外，采用雙級加壓承擔壓力差的原理，在增加工作壓力的同時，也改善了泵工作條件，延長泵的使用壽命；

3.4、由主溢流閥、蓄能器、副主溢流閥、副溢流閥和換向閥、精密濾油器組成的高低壓軟切換液壓模塊用于控制泵站輸出壓力；

3.5、泵站具有低壓?jiǎn)��?dòng)、高壓切換的工作模式，可有效減輕液壓系統的沖擊；

3.6、泵站配置直列式水冷卻器（冷卻水用戶自備），用于液壓系統冷卻；

3.7、泵站配置雙電接點溫控表，液位控制計；具有油溫（低于10oc、高于55oc）、液位、濾油器堵塞報警和停車保護功能；

 3.8泵站配置進口液壓管件和高壓膠管，保證系統無泄漏；

3.9、中繼穩壓過濾模塊：該模塊用于將泵站液壓油分配給作動器工作，模塊配置過濾精度不大于3u濾油器、蓄能器等元件，進一步提高作動器的可靠性。

3、

全數字單通道通道協調加載伺服控制器

技術指標：

☆

控制通道數量：1個，每個通道包括試驗力和位移兩個閉環控制回路，具有控制模式無擾平滑切換功能。

☆

控制器a/d、d/a分辨率為16位；

☆

信號發生器波形：正弦波、三角波、方波等；

☆

控制精度：靜態控制精度典型值為0.3％fs，動態控制精度典型值為0.5％fs；

☆

兩級伺服閥驅動單元；

☆

遠程液壓泵站控制功能；

☆

計數器容量：108；

☆

其它必要的i/o輸入輸出單元：四個模擬輸入、四個模擬輸出接口；四個數字輸入、四個數字輸出接口（選配）；

☆

極限參數設置功能；

☆

通道之間相位控制精度：2°。

汽車穩定桿加載疲勞試驗機標準機械控制軟件：

該軟件是整個全數字伺服控制器工作的基礎，其主要功能是管理控制系統的硬件資源、定義傳感器、數字控制參數調整、設置保護，顯示當前控制模式、液壓和函數發生器狀態以及傳感器標定。

4.2、函數發生器軟件powertestv3.0-j02c：該軟件主要用于恒幅動態試驗，例如恒幅疲勞試驗等。函數發生器軟件會自動對控制量(例如載荷)的峰谷值進行跟蹤修正，以保正在整個試驗過程中，每個峰值的動態誤差典型值為±0.5％fs，試驗時操作人員可以動態地改變峰值、谷值和頻率，也能進行人工或自動信號保持，如果自動信號保持循環數間隔被設置，則試驗循環數每增加一個循環數間隔，軟件就會自動把信號保持在設定的水平上，以方便于某些試驗數據的測量。軟件可選的波形有正弦波、三角波和方波。試驗結束后，軟件會將一些重要的數據存盤，例如試驗載荷、頻率、循環數和試驗時間等。該軟件也可進行簡單的靜態試驗。

其他配置及必要附件：

5.1流體連接件配置：恒壓伺服泵站與兩通道液壓分油濾油蓄能模塊之間配置5米進口高壓膠管，兩通道液壓分油濾油蓄能模塊與作動器之間配置3米進口高壓膠管。

5.2配置用于伺服作動器和恒壓伺服泵站沖洗附件，便于用戶定期對更換液壓油。

5.3配置1000va功率ups電源，以免突然斷電造成對控制器的損壞。

5.4提供備用精密濾油器濾芯 三只。

汽車穩定桿加載疲勞試驗機標準機械產品參數：

1、最大靜態試驗力：±20kn；

2、示值精度：±1％，按1、10倍分檔標定，每檔20％起；

3、最大動態試驗力：±20kn；

4、幅值波動度：不大于各檔±0.5％fs；

5、作動器最大振幅：±100mm；

6、位移精度：20％起±1％fs；

7、頻率范圍：0.01—5hz；

8、幅頻特性：1.5hz正弦波，試驗振幅:±100mm；

9、主要試驗波形：正弦波、方波、三角波、斜波以及各類組合波等或由控制器支持；

10、

恒壓伺服泵站規格：90l/min，電機功率：37 kw，系統壓力：21mpa。

11、

作動器結構形式：雙出桿，雙作用。

12、

試驗空間及調整距離滿足被測試產品相關參數：

1）被測穩定桿的長度：600-1500mm;（可調）

2）兩軸之間的安  裝距離：500-1200mm; （可調）

3）穩定桿臂長調整距離：100-500mm; （可調）
