主要的產品型號：

z10-24w，z15-24w，z20-24w，z20-18w，z30-24w，z30-18w，z45-24w，z60-24w，z90-24w，z120-24w，z180-18w，z250-18w，z350-18w，z500-18w。

dzw10，dzw15，dzw20，dzw30，dzw45，dzw60，dzw90，dzw120，dzw180，dzw250，dzw350，dzw500

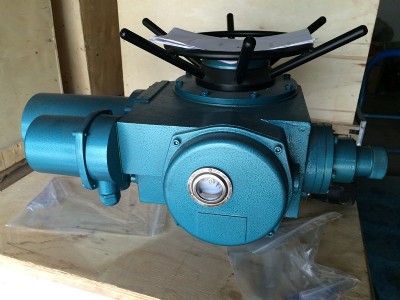

電力裝置dzw-45多回轉戶外型閥門電動裝置（又稱電動執行機構、電動執行器、電動頭），質量保證，產品實行三包，售后服務優良，產品終身保修歡迎咨詢洽談。

結構

z型電動執行機構由電動機、減速器、力矩控制器、行程控制器、開度指示器、手—電動切換機構、手輪及電氣部分組成。普通型為平面密封；戶外型采

用了圓止口和o型圈密封；隔爆型與戶外型的密封結構相同，并增加了隔爆面結構，采用了隔爆型接線盒和ybdf系列戶外、防腐、隔爆型電動閥門用三相電動

機。其傳動原理如圖4所示。

圖4

2.1電動機：戶外型采用ydf型，隔爆型采用ybdf型閥門三相異步電動機。

2.2減速器：由一對直齒輪和蝸輪副組成。電動機的動力經減速器傳遞給輸出軸。

2.3力矩控制器：

  力矩控制器分戶外型系列和隔爆型系列，其結構見圖5。

2.3.1戶外型系列：當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐、曲拐動作時帶動軸和凸輪壓迫微動開關、切斷電機電源、使電機停轉，從而實現對電動執行機構輸出轉矩的控制、達到保護電動閥門的目的。

2.3.2隔爆型系列:

當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，帶動曲拐、使撞塊產生角位移，從而壓迫凸輪，使支架上抬。當輸出軸上的轉矩增大到整定轉矩時，則

至微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構輸出轉矩的控制，達到保護電動閥門的目的。

2.4行程控制器：

采用十進制計數器原理，控制精度高。為全系列通用部件，其結構見圖6。其工作原理為：由減速箱內的一對大小傘齒輪帶動主動小齒輪（z=8），再帶動行程控制器工作。如果行程控制器按閥門開、關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置（圈數）時，則凸輪將轉動90°，迫使微動開關動作，切斷電機電源，使電機停轉，從而實現對電動執行機構行程（轉圈數）的控制。

圖6

2.5開度指示器：

為全系列通用部件，其結構見圖7。輸入齒輪由計數器個位齒輪帶動，經減速后，指示盤隨閥門的開關過程同時轉動，以指示閥門的開啟或關閉。電位器的軸和指示

盤同步轉動，供遠傳開度指示用，移動轉圈數調整齒輪可以改變轉圈數。開度指示器內設一微動開關和凸輪，當電動執行機構運轉時，旋轉凸輪周期性地使微動開關

動作，其頻率為輸出軸轉動一圈動作一次或二次，可供閃光信號等使用。
