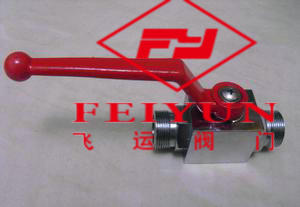

飛運閥門制造上海有限公司ink">供應yjzq系列高壓球閥高壓球閥yjzq-j15w

內螺紋連接

型號 d1 d2 l1 l2 l3 l4 h1 h2 h3

高壓球閥yjzq-j10n ф10 m18×1.5 78 14 105 32 16 36 76

高壓球閥yjzq-j15n ф15 m22×1.5 86 16 147 38 19 45 80

高壓球閥yjzq-j20n ф20 m27×2 108 18 185 48 25 55 101

高壓球閥yjzq-j25n ф25 m33×2 116 20 185 57 28.5 64 111

高壓球閥yjzq-j32n ф32 m42×2 136 22 240 75 37.5 84 134

高壓球閥yjzq-j40n ф40 m48×2 148 24 240 85 42.5 95 165

高壓球閥yjzq-j50n ф50 m64×2 180 26 240 104 52 112.5 180

外螺紋連接

型號 d1 d2 d3 l1 l2 l3 l4 l5 h1 h2 h3

高壓球閥yjzq-j10w ф10 ф20 m27×1.5 94 16 2 105 32 16 36 76

高壓球閥yjzq-j15w ф15 ф22 m30×1.5 102 16 2 147 38 19 45 80

高壓球閥yjzq-j20w ф20 ф28 m36×2 124 18 2.5 185 48 25 55 101

高壓球閥yjzq-j25w ф25 ф35 m42×2 136 20 2.5 185 57 28.5 64 111

高壓球閥yjzq-j32w ф32 ф40 m52×2 150 20 2.5 240 75 37.5 84 134

高壓球閥yjzq-j40w ф40 ф50 m64×2 180 24 2.5 240 85 42.5 95 165

高壓球閥yjzq-j50w ф50 ф60 m72×2 210 26 2.5 240 104 52 112.5 180

使用yjzq-j15w高壓球閥，先確定閥門的扭矩，在正常使用條件下，推薦安  全系數為15～20％。再根據閥門使用的流體介質增加安  全值。對清潔、潤滑介質增加20％安  全值；水蒸氣或非潤滑液體介質增加25％安  全值；對非潤滑的漿料液體介質增加40％安  全值；非潤滑的干氣介質增加60％安  全值；非潤滑的顆粒介質增加80％安  全值。非潤滑用氣體輸送的顆粒粉  料介質增加100％安  全值；　根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表，就可得到準確gtd型號。

   gte單作用(彈簧復位)氣動執行器型號選擇：

   使用單作用執行器，根據上述計算的扭矩值及使用氣源壓力，查找單作用扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的gte型號�！≌f明：gte單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。

   yjzq-j15w高壓球閥結構特點

    1)、擠壓成型的鋁合金缸體，經硬質氧化處理，表面質地堅硬，耐磨性強。

    2)、緊湊的雙活塞齒輪、齒條式結構，嚙合精確，傳動平穩，安  裝位置對稱，輸出扭矩恒定。

    3)、活塞、齒條和輸出軸的活動部位均安  裝f4導向環，實現低摩擦，長壽命，避免金屬間的接觸。

    4)、缸體、端蓋、輸出軸、彈簧、緊固件等均經防腐處理。

    5)、單氣控型執行器的彈簧經預壓后安  裝，可安  全、方便的拆卸和組裝。

    6)、aw-40s氣動執行器氣動執行機構在全開和全關位置均可進行0度或90度正負5度的雙向行程調節。

    7)、安  裝連接尺寸符合iso5211、din3337和vd1/vde3845以及numar標準，確保gtd127動執行器間的互換性和方便安  裝電磁閥、限位開關等附件。

    8)、輸出軸的安  裝連接孔有多種形狀(四方孔、軸鍵孔、扁孔)供選擇

    9)、外形美觀而精巧，重量輕，具有防水密封結構。

    10)、有常溫型、高溫型、低溫型。在常溫工作條件下使用橡膠，在高溫或低溫時采用氟橡膠或硅橡膠
