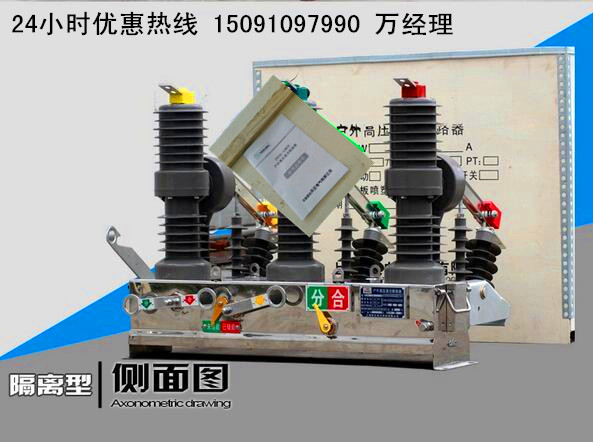

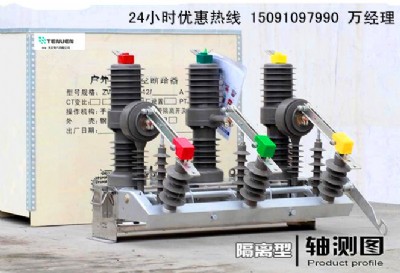

zw32看門狗開關 智能柱上真空斷路器西安  天正電氣zw32-12/630-20看門狗分界斷路器10kv看門狗分界斷路器饋電架空線路的特點

對于遠近郊區供電公司來說，在所轄主網主系統中10 kv饋電出線的安  全供電十分重要。但是，10 kv饋電線路特點是結構多樣，事故多發，特別是在城近郊區和遠郊區地區還存在大量的架空輸電線路，這些架空輸電線路往往都是多分支線路，安  全可性差，遇到刮風下雨等惡劣天氣，接地和短路故障頻發，嚴重影響了電網的安  全可靠供電。

  西安  天正電氣電氣專業生產：高壓真空斷路器、隔離開關、負荷開關、避雷器、高壓熔斷器、十年行業經驗、價格優惠，產品自售出之日起，在一年內正常使用下因出現的質量問題包修、包換，產品售后長期跟蹤服務。

2、線路結構復雜事故查找困難

用戶專線只帶一兩條支線，有的線路是t接多條支線或多臺變壓器呈放射狀；有的線路短到幾十米，有的線路長達幾十千米；有的架空線路穿山越嶺維護困難，有的配電變壓器老化嚴重；有的全線架空，有的是電纜架空混合線路；有些架空線路臨時帶有電纜用戶、帶有臨時箱變。架空線路一旦發生故障查找困難，特別是當線路發生單相接地時，由于故障點難以確定，往往延誤了事故處理，造成故障擴大，進一步發展為相間短路，或者損壞電氣設備。

3、 線路保護配置相對簡單

變電站10

kv架空線路保護一般只配置過流、速斷、重合閘保護，在小電阻接地系統中再配置兩段零序保護。因此，為保證繼電保護的選擇性和靈敏性，就必須使整條線路都處在保護范圍之內，要求線路末端故障時，保護應有足夠的靈敏度。這樣，就會由于一處故障造成全線停電，并且線路上下級保護呈階梯性相互配合，在線路末端已經沒有保護級差時間，只能失去選擇性故障掉閘而致使全線掉閘。

4、不同的10 kv接地方式

對于消弧線圈接地系統，10 kv配電線路發生線路單相接地故障時不掉閘，只發接地信號。對于小電阻接地系統，10 kv配電線路配置零序保護，單相接地故障時掉閘。

5、10 kv饋線架空線路故障率高、可靠性差,10 kv饋線的故障率高，可靠性差。

隨著用戶對安  全供電的可靠性要求越來越高, 安  裝帶有微機保護測控，以及通訊模塊融為一體的用戶分界開關,成為解決配電網上述問題的有效方法之一。

6、 分界斷路器的性能和主要作用

我公司的分界斷路器其主要功能：運行中自動斷開用戶側相間短路故障、自動切除用戶側接地故障，并可用于操作斷開故障電流.

分界斷路器帶有一套外置電壓互感器、一套內置電流互感器；有cpu內部處理器和通訊模塊；故障跳閘時帶有電壓判斷和故障記憶；具備跳閘閉鎖功能。

分界斷路器適用于10 kv中性點不接地、經消弧線圈接地或經低電阻接地系統的10 kv架空配電線路與用戶（含臨時用戶）的分界。

7、主要作用

8、 自動切除單相接地故障

當用戶支線發生單相接地故障時，分界開關自動分閘，甩掉故障支線，保證變電站及饋線上的其它分支用戶安  全運行。

9、 自動斷開相間短路故障

當用戶支線發生相間短路故障時，分界斷路器立即分閘甩掉故障線路。故障線路被隔離，使饋線上的其它分支用戶迅速恢復供電。

10、 快速定位故障點

用戶支線故障造成分界開關動作后，僅責任用戶停電，并可主動上報故障信息，使電力公司能迅速明確事故點，及時進行現場處理，使故障線路盡早恢復供電。

11、 監控用戶負荷

分界斷路器可將檢測數據傳送電力管理中心，實現對遠方負荷的實時監控。

分界斷路器作為電力公司與用戶分界第一斷路器，其一般安  裝在10 kv架空配電線路支線第一棵桿上，負荷側接用戶。

12、當用戶進戶線為架空線路，則分界斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引入，用戶第一基電桿電源側絕緣線安  裝掛接地線環，保留單極隔離開關。

13、當用戶進戶線為電纜線路，則從分界斷路器的負荷側以懸式絕緣子懸掛架空絕緣線引至用戶第一基電桿，直接聯接電纜。用戶第一基電桿電源側絕緣線安  裝掛接地線環，不再安  裝跌落式熔斷器，保留單極隔離開關。

14、分界斷路器本體安  裝時，安  裝前有關部門應組織進行絕緣電阻測定、工頻耐壓的檢測及試驗；絕緣電阻測定標準：使用2500

v兆歐表搖測絕緣電阻，分界斷路器，相對地及斷口間≥1000　mω。工頻耐壓試驗標準：分界斷路器，相對地及斷口間：42 kv

，分界斷路器分合閘操作面及指示面應朝向外側。

15、分界斷路器控制器的安  裝：控制器的對地安  裝高度應不小于2.5

m，將開關控制電纜（隨控制器附件）的控制器端插頭插入控制器面板插孔，另一端插入分界斷路器底座專用插孔，插頭應旋緊�？刂齐娎|纜身端頭處、轉彎處及直線段每隔1m應采用2.5

mm2單股銅芯絕緣線固定，擰小辮5圈。纜身應橫平豎直，不應扭斜。 16、中性點不接地或中性點經消弧線圈接地系統線路正常時，變電站出線開關的分界斷路器均處于合閘狀態，一旦用戶界內發生單相接地故障，分界斷路器內置的零序互感器檢測到的零序電流接近于全網的零序電流，超過事先整定的參數，經延時，判斷為界內永久性單相接地故障，分界斷路器自動分閘，將故障區隔離開。使用手機短信息通信的，還會上報事故信息。其它相鄰用戶和主線路的單相接地故障則屬于界外故障，該斷路器零序電流互感器檢測到的零序電流遠小于整定值，斷路器不動作。

17、中性點經小電阻接地系統在中性點經小電阻接地系統中，變電站雖有零序保護，但只要是該用戶界內發生單相接地故障，該用戶的分界斷路器與變電站保護依靠動作時限配合，分界斷路器先于變電站開關動作，從而切斷了單相接地故障。

          zw32看門狗開關 智能柱上真空斷路器
