一、概述：

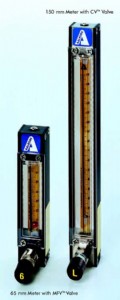

 p系列流量計是用于小流量測量的精密儀表，這款經典的轉子流量計構造簡單、多功能、經濟實用。特別適合用在色譜載氣，生產過程中顯示和控制氣體，實驗室和試驗工廠的液體和氣體測量及流量和液位的顯示等。

 流量計出廠前組裝完整，包含標準的安  裝配件，可選材質、側板、前部放大保護罩及后面板，可選內置控制閥，流量管（從流體能量表中選擇）。面板安  裝方式可通過使用亞克力三角架改為工作臺安  裝，三角架內置水平儀及水平調整螺絲。

二、設計特性：

 儀表框架和凹槽測量管構造穩固，讀數精確

 儀表前罩的放大鏡提高了讀數分辨率

 流量管和浮子均可拆卸及更換

 安  裝及更換流量管簡單便捷

 “非旋轉”特性-玻璃流量管在安  裝過程中擰緊時不會隨之轉動

 optigradtm刻度將視差和眼疲勞減小到最低

 具有化學兼容性

 面板安  裝簡單易操作

三、產品原理：

 流體從流量計底部的開口處流入，經管體從上部流出。上端的壓力使浮子上升，流量產生于浮子與流量管的內壁的間隙。

 由于流量測量管是錐形的，當浮子上升表示流量面積增大。

 根據動態平衡原理，浮子自身的重力與浮力是平衡的。浮子在流量管中的每個垂直位置都對應相應的流量。

 通過流量管中浮子位置的相應刻度，可以得到流量度數。

四、詳細參數：

 標準精確度 ：±2％fs（毫米刻度）

              ±5％fs（直接讀數刻度）

 校準精度：   ±1％f

 重復性：     ±0.25％

 流量范圍 ：  一個浮子最小10:1；兩個浮子合并安  裝于一臺儀表優于20:1

 最大操作壓力：200psig/13.8bars

 最大操作溫度：250℉/121℃

 構造材質

 流量管：     厚壁硼硅酸  鹽  玻璃

 浮子：       玻璃、藍寶石、316不銹鋼、鎢鈷硬質合金、鉭

 接液部件材質：a 鋁，black anodized（陽極氧化）

               b 銅，鍍金鉻

               c 316不銹鋼

 側面板：      鋁，black anodized（陽極氧化）

 前保護殼：    帶縱向放大鏡的lexan@ 熱聚碳酸  酯，可提高讀數清晰度

 后面板：      1/8"厚 白色丙烯

o環及包裝：  buna-n o環用于鋁/銅材質的儀表中

             viton®   用于不銹鋼材質的儀表中

             viton® 、ptfe、kalrez® 和epr

連接：       1/8"npt內螺紋入口和出口連接,可選1/4"npt，軟管和卡套。

五、選型信息：

五、故障解決：

 轉子流量計具有結構簡單、工作可靠、適用范圍廣、測量準確、安  裝方便等特點，具有耐高溫、耐高壓。流量計運行中一下常見故障如何排除？

 無電流輸出：1.首先看接線是否正確。

             2.液晶是否有顯示，若有顯示無輸出，多為輸出管壞，需更換線路板。

             3.丟失標校值。由于e2prom故障，造成儀表標定數據丟失，也會引起無輸出電流，電流會保持不變。解決辦法：可用數據恢復操作，如果不起作用，可先設定密碼2000中的數據，再設定密碼4011中數據，方法是用手推指針標定從rp至100％中的數據。

 無現場顯示：1.檢查接線是否正確。

             2.檢查供電電源是否正確。

             3.將液晶模塊重新安  裝，檢查接觸不實。

             4.對于多線制供電方式檢查12、13端子是否接電流表或短路。

 報警不正確：1.檢查偏差設定d值不能太大。

             2.fun功能中，邏輯功能是否正確。ha-a表示上限正邏輯。la-a表示下限正邏輯。

             3.檢查su中報警值設定大小。

             4.若液晶條碼指示正確，輸出無動作，可檢查外部電源及外部電源的負極是否與儀表供電的負極相連。

 轉子流量計指針抖動：1.輕微指針抖動：一般由于介質波動引起。可采用增加阻尼的方式來克服。

                     2.中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成�？刹捎梅�(wěn)壓或穩流裝置來克服或加大浮子流量計氣阻尼。

                     3.劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。

五、浮子流量計指針停到某一位置不動

主要原因是浮子流量計的浮子卡死。

一般由于浮子流量計使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在浮子流量計安  裝時一定要垂直或水平安  裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。

六、浮子流量計測量誤差大

1.安  裝不符合要求

對于垂直安  裝浮子流量計要保持垂直，傾角不大于20度

對于水平安  裝浮子流量計要保持水平，傾角不大于20度

浮子流量計周圍100mm空間不得有鐵磁性物體。

安  裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前5d后250mm直管段的要求。

2.液體介質的密度變化較大也是引起誤差較大的一個原因。由于儀表在標定前，都將介質按用戶給出的密度進行換算，換算成標校狀態下水的流量進行標定，因此如果介質密度變化較大，會對測量造成很大誤差。解決方法可將變化以后的介質密度帶入公式，換算成誤差修正系數，然后再將流量計測出的流量乘以系數換成真實的流量。

3.氣體介質由于受到溫度壓力影響較大，建議采用溫壓補償?shù)姆绞絹?lái)獲得真實的流量。

4.由于長期使用及管道震動等多因素  引起浮子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動，造成誤差較大。解決方法：可先用手推指針的方式來驗證。首先將指針按在rp位置，看輸出是否為4ma，流量顯示是否為0％，再依次按照刻度進行驗證。若發現不符，可對部件進行位置調整。一般要求專業人員調整，否則會造成位置丟失，需返回廠家進行校正。

七、累積脈沖輸出不正確

1.檢查選擇累積脈沖輸出的那一路報警值是否設為零。

2.線路板故障，更換線路板。

八、金屬轉子流量計現場液晶總顯示0或滿量程

1.檢查2000 密碼中設定量程、零點參數。要求zero要小于span的值，兩值不能相等。

2.檢查采樣數據是否上來，用手推指針看采樣值變化，若無變化，一般為線路板采樣電路故障，需更換線路板。

5.線路板故障，更換線路板。
