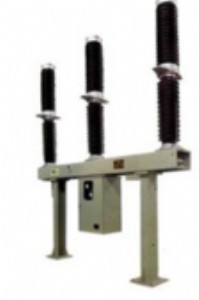

lw25-126/t型高壓sf6斷路器系三相交流50hz戶外高壓電器設備，主要用于輸變電線路和保護，也可作聯絡斷路器使用。佳吉電氣專業生產

lw25-126/t型斷路器采用自能滅弧結構，每極為單柱單斷口，呈i型布置，佳吉電氣每臺斷路器由三個單極組成，三極同裝在一個框架上，配用一臺ct20-1xp型彈簧操動機構進行三極機械聯動操作，實現遠距離電控或就地手控。。佳吉電氣專業生產

斷路器的安  裝結構如圖所示。

。佳吉電氣專業生產

斷路器安  裝結構圖

1-上接線端子;2-下接線端子;3、8-重心;4-混凝土平面;5-滅弧室瓷套;

6-支持瓷管;7-銘牌;9-機構箱氣體壓力表;10-操作計時器及位罩指示器;

         11-壓線型接地端子；12-底腳螺栓；13-支柱；14-框架

   斷路器的上部瓷套為滅弧室，中間為支柱絕緣子及框架，彈簧操動機構裝在框架的中間部位，電氣控制、sf6氣體密度繼電器和電機儲能系統均置于機構箱內。

   支柱瓷套8用于支撐滅弧室瓷套，并承擔帶電部件對地絕緣，絕緣桿9用于連接操作桿18和活塞桿16，并承擔內部帶電部件對地絕緣。

   吸附劑  1裝于滅弧室帽內，用來保持sf6氣體干燥，并吸收由電弧分解所產生的劣化氣體。在維修斷路器滅弧室單元時，吸附劑  應予以更換。

   lw25-126/t型斷路器密封采用了動密封和靜密封兩種形式，靜密封采用o形圈加密封膠的辦法。動密封只有一處，采用直動密封裝置19，它安  裝在支柱瓷套的底部，由彈簧壓縮密封片實現動密封。直動密封裝置在現場一般不得拆卸，因?yàn)樗�需要特別仔細的裝配工藝與檢查
