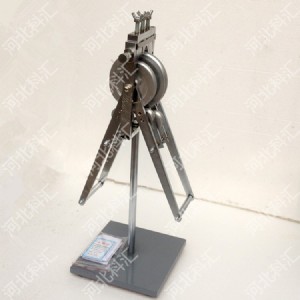

一、電工套管彎曲試驗機前言

   電工套管彎曲試驗機適用于絕緣電工套管等材料的彎曲試驗，彎曲的總角度為180°，試驗后，觀察試樣有無裂痕。符合gb/t14823.2《電氣安 裝用導管 特殊要求一剛性絕緣材料平導管》、jg/t3050《建筑用絕緣 電工導管及配件》及zbg33008《聚氯 乙稀塑料波紋電線管》等要求。

電工套管彎曲試驗機能在一臺設備上測試標準規(guī)定的三種導管，不需要更換成形模及彎曲型輥。且操作方便、直觀可靠，因此，應用愈來愈廣泛。

二、電工套管彎曲試驗機技術參數(shù)

試樣導管直徑:16.20.25

成形模槽底半徑:48mm  60mm  75mm

彎曲型輥中心軌跡半徑:84 mm   105mm  131.25mm

成形模及彎曲型輥槽半徑:8.1mm  10.1mm  12.6mm

彎曲型輥槽底直徑:24mm  30mm  37.5mm

試樣彎曲總角度:180°

外形尺寸:350×320×850mm

重量:30kg

三、電工套管彎曲試驗機結構說明

由底座、支架、成型模、彎曲型輥、夾緊裝置等組成

四、電工套管彎曲試驗機操作

4.1 放置平穩(wěn)，表面擦拭干凈。

4.2 試驗前，先將彎曲輔助件插入每個試樣中，彎曲輔助件可以是由無毛刺的，直徑為1-2mm的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規(guī)定的導管最小內徑小0.7-1mm）�；虿捎蒙�產廠所推薦的彎曲輔助件。

4.3 將電工套管彎曲試驗機兩邊的手柄抬起，根據不同直徑的試樣，選擇相應的成形模（輪），將試樣插入成形模和彎曲型輥（輪）之間，轉動夾緊手柄，用夾緊裝置輕輕夾在成形模的槽中。

4.4 將試樣兩邊的手柄緩緩壓下，使試樣彎曲的總角度約為180°，以至在放開型輥時，試樣所彎曲到90°角，在90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。

4.5 試驗后，觀察試樣有無裂痕。

4.6 如試樣不易取出，可撥出定位銷，將夾緊裝置轉動一定角度后，取出試樣。

4.7 試驗結束后，將電工套管彎曲試驗機擦拭干凈，放在干燥處保存。
