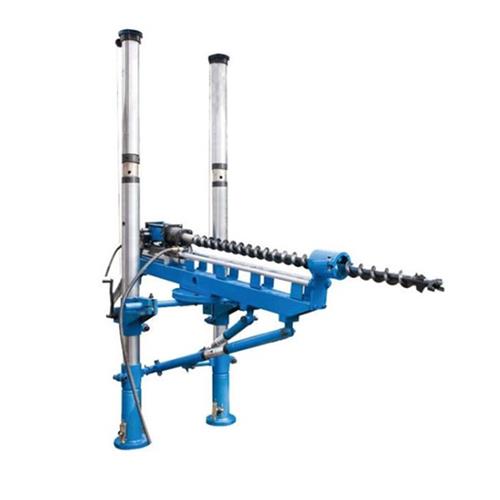

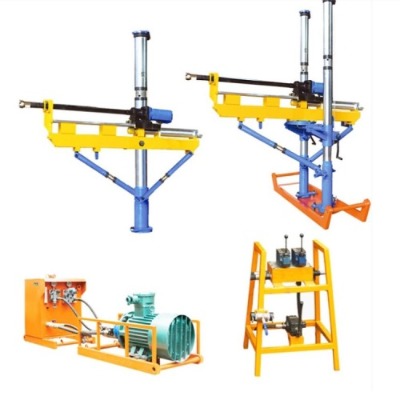

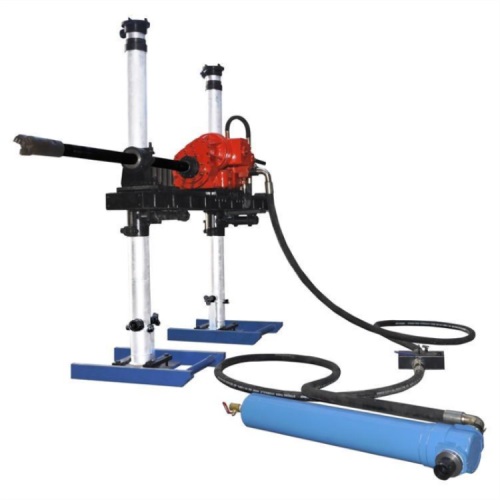

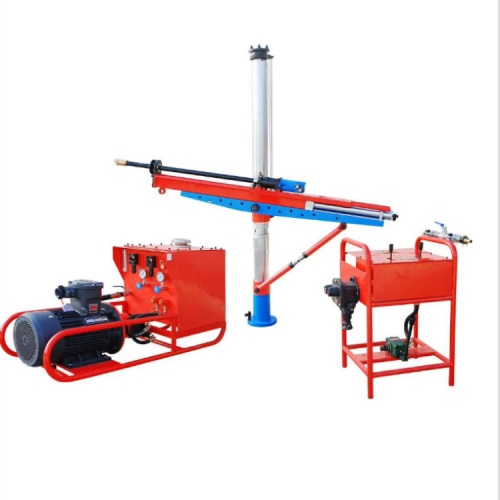

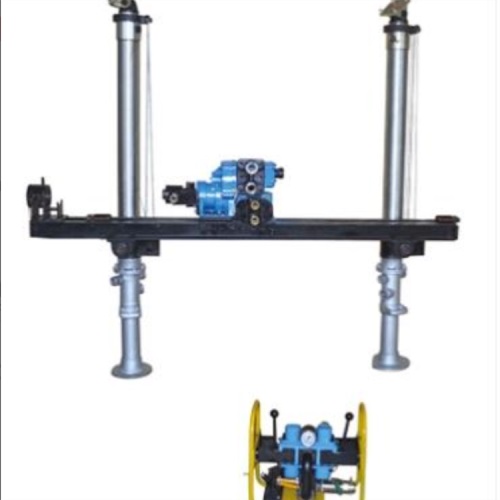

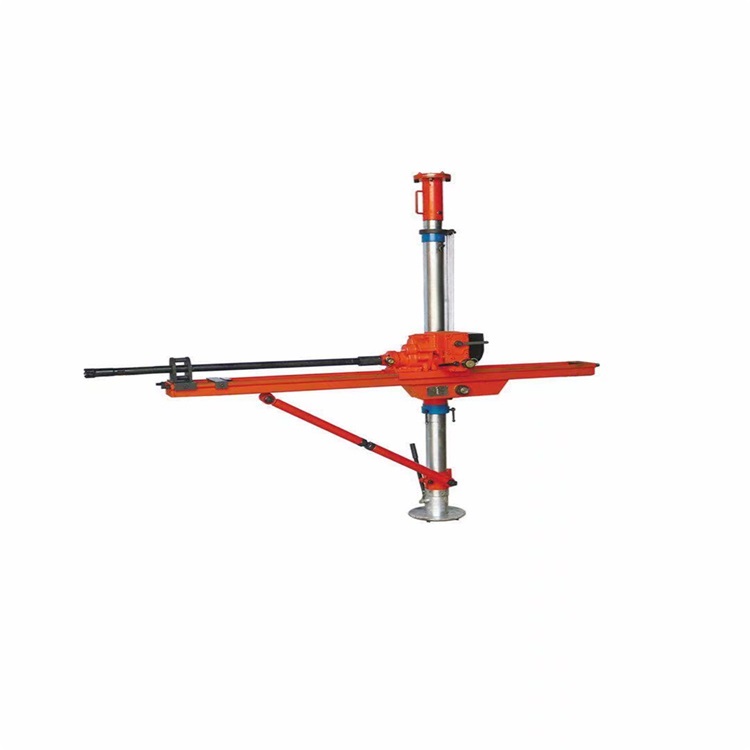

zyj系列架柱式液壓回轉鉆機是我公司結合各礦山巷道特定環境而設計、制造的液壓鉆機,適用于各種復雜條件的煤巷和巖巷的鉆孔施工。根據鉆孔位置地質條件和施工要求的不同,可選用金剛石復合片鉆頭或硬質合金鉆頭配合地質鉆桿或螺旋鉆桿回轉鉆進,滿足煤礦井下探水探瓦斯、巖石取芯、地質探測等多種鉆探工藝要求。

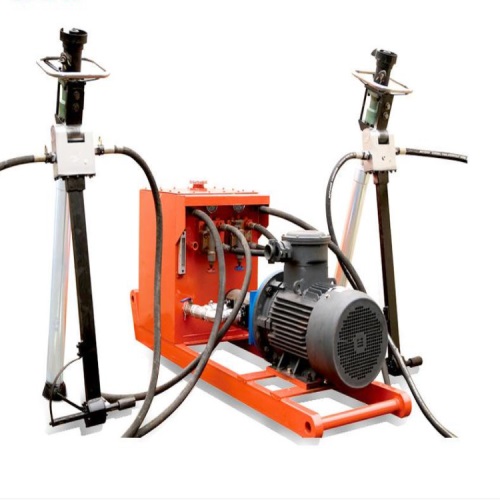

鉆機各部分組成：

主機部分:

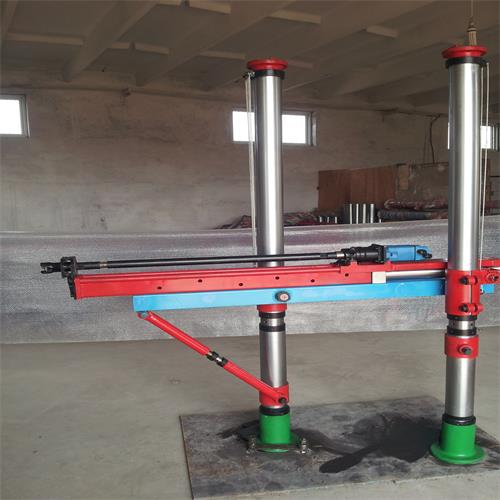

主機部分又分為主立柱和付支柱。

主立柱和付支柱:由立柱、錐軸、手搖絞車、縮緊套、調整絲

杠;鎖定裝置及油缸組成。主立柱和付支柱的作用是通過主立柱上

的左右旋絲杠使主立柱的上端頂住巷道的頂部,然后利用主立柱下

面頂緊油缸自動加壓,頂緊主立柱,如巷道表面浮煤太厚,可用隨

機配帶的墊木墊在主立柱下方,再頂緊主立柱,從而實現了鉆機牢

固的固定在巷道內,再按鉆孔的要求調整鉆機的工作高度和鉆

孔的角度,保證鉆機鉆孔的準確度。當工作高度調整時,可松開縮

緊套_上兩個螺絲,用手搖絞車.上升或下降到合適位置時,再扭緊兩

個螺絲即可。

滑枕和回轉裝置：

由托架、滑板、推進油缸、液壓擺線馬達、回轉裝置、供水排

屑裝置等組成。通過托架錐套與主立柱縮緊套上錐軸連接,實現了

自鎖,將立柱和托架牢固的連接在一起,調整鉆桿角度時將螺母左

旋,調好角度鎖緊螺母。滑架中裝有推進油缸,油缸體用銷軸固定

在托架上端的油缸座上,油缸活塞桿通過連接塊與滑板連接,帶動

滑板在導向道軌.上做往返運動,從而實現了鉆機的推進和起拔作

用。液壓馬達通過回轉裝置的輸出軸帶動鉆桿、鉆頭旋轉,從而實

現了切削破巖,切削時馬達正轉(右旋),切削時馬達禁止反轉。

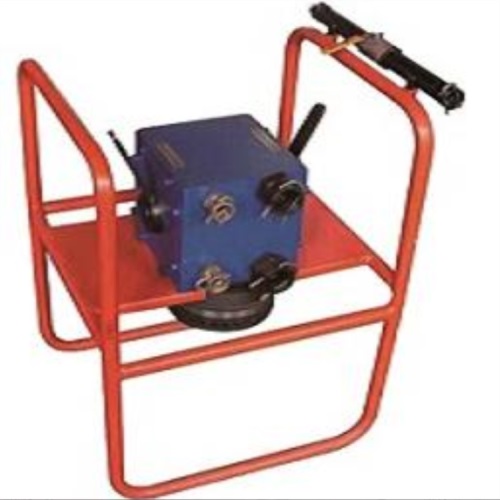

操作臺

：

鉆機通過操作臺進行集中操作,操作臺,上部設有三組三位四通

閥,分別控制液壓馬達、油缸、立柱。

工作原理：

鉆機采用齒輪泵液壓系統,電動機帶動齒輪

泵啟動,輸出的高壓油進入操作臺后,由兩組三位四通手動換向閥

和可控單向閥,可以獨立操作。
