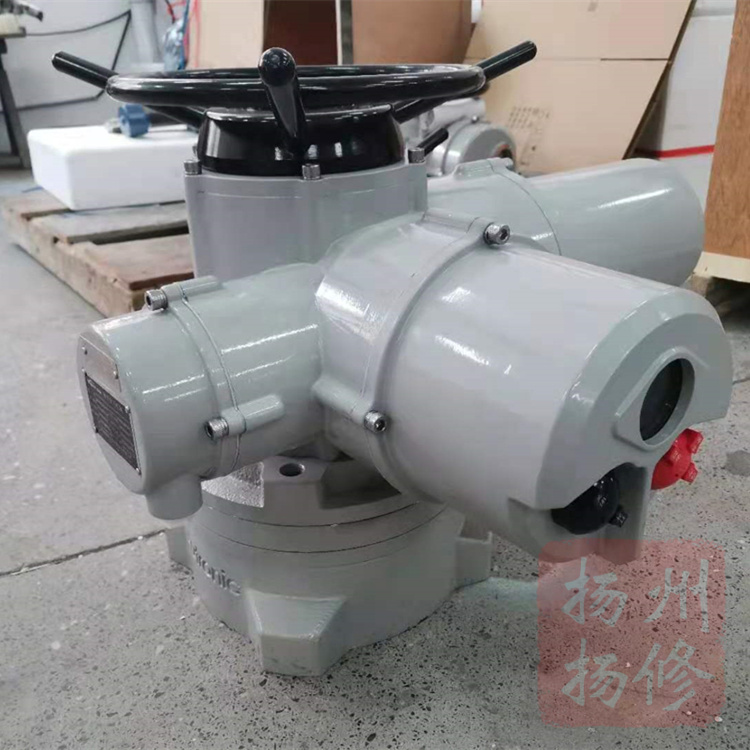

揚州揚修隔爆型閥門電裝f-dzb90；

fdzw系列多回轉電動執行機構,是閥門實現開啟、關閉或調節控制的驅動設備。z型電動執行機構適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等。可用于明桿閥,也可用于暗桿閥。

本系列電動執行機構具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點�？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

本產品的性能符合jb/t8528-1997《普通型電動執行機構技術條件》的規定。隔爆型的性能符合gb3836.1-2000《氣體環境用電氣設備第1部分：通用要求》,gb3836.2-2000《氣體環境用電氣設備第2部分：隔爆型“d”》及jb/t8529-1997《隔爆型電動執行機構技術條件》的規定。

2.工作環境和主要技術參數

2.1 電源：常規,三相380v（50hz）

特殊,三相660v、440v、415v（50hz 、60hz）；

單相220v、110v（50hz 、60hz）

2.2 工作環境：

2.2.1 環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

2.2.2 相對濕度：≤95％（25℃時）。

2.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅰ和dⅱbt4兩種,dⅰ適用于煤礦非采掘工作面；dⅱbt4用于工廠,適用于環境為ⅱa、ⅱb級t1~t4組的爆炸性氣體混合物。（詳見gb3836.1）

2.2.4防護等級：ip65 （特殊訂貨ip67、ip68）。

2.3 工作制：短時10分鐘 （特殊訂貨30分鐘）。

多回轉閥門電動裝置,通稱為z型,適用于閥瓣做直線運動的閥門,適用于閘閥、截止閥、節流閥、隔膜閥、其派生產品可適用于球閥、蝶閥、和風門等,用以控制閥門的開啟和關閉或調節,它可以準確的按控制指令動作,是對閥門實現遠控、集控和自動控制的必不可少的驅動裝置。揚州市揚修電力設備有限公司生產的電動執行裝置具有功能全,性能可靠,控制系統先進,廣泛用于電力,冶金,石油,化工,造紙,污水處理等部門。

dzw型多回轉閥門電動裝置具有防塵、防水、防腐性能。

1.1開關型和調節型電動裝置的調整

1.2 力矩控制機構、行程控制機構、開度指示機構的調整

打開電氣箱蓋,松開電器安 裝板上的固定螺釘（見圖10）,把電器安 裝板翻轉90°,即可對力矩控制機構,行程控制機構,開度指示機構進行調整。調整方法見7.1、7.2、7.3。

1.3 現場/遠控操作

開關型和調節型電動執行機構設有狀態選擇旋鈕,為用戶提供現場控制和遠程控制兩種方式。

現場控制：將狀態旋鈕撥到現場位置,顯示面板上現場標志點亮。此時可通過面板打開、關閉操作旋鈕控制執行機構動作；

遠程控制：將狀態旋鈕撥到遠程位置,顯示面板上遠程標志點亮。此時由遠程開關或模擬信號控制執行機構動作；

1.4 參數設定

1、旋鈕操作說明

紅色旋鈕為方式鈕,可在現場/停止/遠方之間切換。黑色旋鈕為操作鈕,可在現場模式進行打開或關閉操作。現場旋鈕操作時,短時間作用為點動模式,當操作鈕有效作用時間超過3秒鐘,顯示屏右下角顯示bc為自動進入現場保持模式,反向旋操作鈕或?qū)⒎绞解o旋到停止即停止動作。

2、遙控器操作說明（遙控器為選配件,需要時請?jiān)谟嗀洉r特殊說明）

open        --現場打開鍵

close        --現場關閉鍵

stop --現場停止鍵

現場方式下,按“open”鍵執行保持方式開閥,按“close”鍵執行保持方式關閥,按“stop”鍵停動。

3.閥位一鍵標定條件

1.確保電動執行器關閉方向?yàn)轫槙r針。

2.調整好限位開關和力矩開關的碰開位置。

3.調整好電位器或編碼器的旋轉區間。

4.閥位一鍵標定

現場位置,按住開位鍵或關位鍵約3秒鐘對應燈點亮,此時釋放按鍵進入一鍵標定狀態。

執行器向關方向動作碰開限位開關,紅燈和字母l閃兩下輸出反饋低端,然后執行器自動向開方向動作碰開限位開關,綠燈和字母h閃兩下輸出反饋,顯示100％,標定完成自動退出。

注1：對應燈點亮?xí)r不釋放按鍵則無法進入一鍵標定狀態。

注2：lcd液晶上兩個指示燈和按鍵對應的指示燈亮滅的狀態相同。

5.死區設置（此功能只適用于調節型）

死區為自調整,無需設置,且精度更高無振蕩。

開關型：控制系統與電動執行機構集合于一體稱為開關型電動執行機構,其電氣部分主要由開關型模塊、旋鈕組件、開度表（或數顯指示器）、接觸器等組成,見圖10。電氣元件安 裝在一塊可翻轉的板上,以便對力矩控制機構、行程控制機構、開度指示機構進行調整。旋鈕裝置上有兩個旋鈕,其中一個為狀態旋鈕（右邊）,另一個為操作旋鈕（左邊）,依靠在電氣罩殼上,突出箭頭指示操作方式,操作旋鈕順時針旋至箭頭處為開閥,逆時針為關閥；
