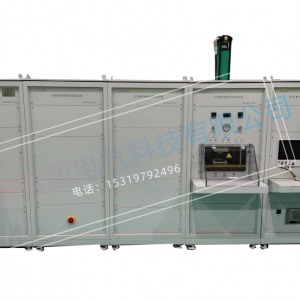

系統概述：

功率半導體換向時間測試臺,主要由可調的正向?qū)�通電流、可調的反向電壓等電路組成,及信號采集、恒溫壓機等組成。工作方式為自動,氣動。操作簡單,界面友好,且可重復性好。

電路換相關斷時間定義為外部切換主電路后,通態電流降至零瞬間,和器件能承受而不致轉折的斷態電壓急劇上升過零或最早的低的正值瞬間之間的時間間隔。其測試原理是在反向恢復測試后施加特定電壓上升率的再加電壓,調整電壓和電流的間隔時間找到臨界值,讀出電流下降到零點到電壓上升到零點的時間。

測試的電壓和電流波形同時被采集到示波器,并由示波器與工控機直接通訊,工控機能對波形進行采集及分析,可將測試轉化為相應的文檔處理。將采集給計算機,計算機經過處理計算后,將測試數據以表格形式顯示并可進行編輯和打印。

系統單元及參數條件：序號項目參數備注1換向關斷時間測試正向電流范圍200-5000a

分辨率10a,精度滿量程±3％

電流下降率1.5a/μs、4a/μs、10a/μs、40a/μs、100a/μs1.5a/μs只能在1000a以下

100a/μs很難實現*反向電壓250v、500v、1000v、3750v

反向電流測量范圍2500a

反向恢復時間測量時間2000μs

反向恢復電荷測量范圍200-30000μc

正向電流寬度2-5ms

積分設定時間范圍10-2000μs

再加電壓幅值1000v-8500v；

分辨率10v,精度滿量程±3％電壓高器件很難選建議還是用800v-4500v電源范圍；

反向電壓幅值100-250v,連續可調

*dv/dt范圍10v/μs-500v/μs；連續可調,分辨率10v/μs這個做連續的成本太高

建議分檔：10、50、100、200、500v/us,再加電流≥100a建議≥50a關斷時間測量范圍10μ500μs

2數據采集和處理單元示波器帶寬不低于350mhz,采樣率不低于2.5gs/ss's已采購帶寬350m電壓采集量程、帶寬滿足陽極電壓、門極電壓測試需求

電流采集量程、帶寬滿足陽極電流、門極電流測試需求

3其他要求*安 全防護要求高壓測試前可選低壓預測試驗證系統安 全及連接良好、完備的人身安 全防護、測試結束電容自動放電、測試過程中短路保護（非短路測試）、被測器件防爆保護

試品控制方式光纖控制

注：以上參數能夠同時實現并獨立可調同時能夠測試反向恢復電荷qrr、qra,反向恢復電流irm、反向恢復時間trr、ta,tb,s（軟度因子）,恢復能量eoff。
