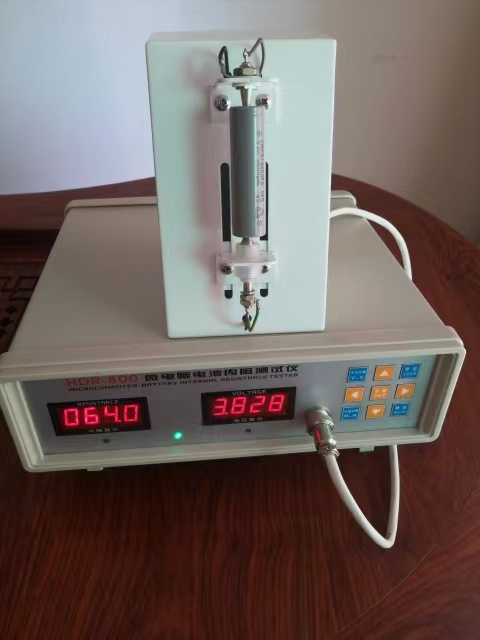

hdr-800微電腦電池內阻測試儀在您使用本產品前,請詳細閱讀此說明書,在使用過程中它會幫到您！用后請妥善保存以備日后參考之用！

如果您所購設備出現問題,應及時電話與我們聯系,深圳宏大超聲波技術有限公司將為您排除故障,保證您的生產正常進行！

我們的宗旨是：不斷創新！品質服務至上！

安 全守 則

1.

勿將此機器受潮和做強烈機械運動。請確認當?shù)氐碾娫措妷簽?20v220v±10％50hz.

2.   請留意機器上的警告信息。

3. 電源線是主要供電連線,電源線上勿遺留任何物品,勿將電源線置于使用者容易誤 動的地方,或者火源高溫環境下。

4.  該電源線插頭為單相三線插頭,第三端接地。如果您的插頭無法插進插座,請聯系電工更換原有的電源插座而不讓單相三線插頭的安 全作用失效。

5. 勿讓電源插座過載或擴長電源線,否則造成起火或電擊。

6. 作為附加保護作用,不使用時請將電源關閉；停電或長時間不使用機器時,應從插座上拔下電源插頭,以防止通過電源線對機器造成的電涌沖擊。

7. 機殼上的溝槽與開孔是為通風而設,同時也用來保證機器工作的可靠性,防止其過熱。        勿將其它物品堵塞散熱孔。

8. 在使用本機器之前必須對操作人員進行培訓,并指定專人負責。

警告：當您準備使用此款儀器時,請務必先仔細閱讀此說明書,以避免人為的誤操作而損壞儀器或者發生其它意外。當您開始操作此儀器時,則表示您已經仔細閱讀了此說明書并默認了其中相關的內容。若是人為操作失誤而造成儀器損壞或發生其它意外,概與本公司無關,本公司亦不承擔任何法律及其連帶責任。

●概述：

微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸 化膜破損程度的儀器。主要用于電池或電芯的電壓和內阻的測量。它是對被測試對象施加1khz 交流信號,通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好,

故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。

hdr-800微電腦電池內阻測試儀,輸入阻抗大于100k,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值�？赏瑫r測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單,廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。

hdr-800微電腦電池內阻測試儀主要有如下功能：

1. 測試電壓0－30v,內阻0－2000mω的電池、電芯

2. 可以通過軟件的方式進行校準；

3. 測試時間可以設定；

4. 正接、反接是否測試可選；

5. 數碼管亮度可調；

6. 蜂鳴器報警提示；

7. 可升級連電腦功能；

8. 設置好的參數掉電保存。

注意：此儀器只能測試電壓30v 以內的電池。

●技術指標：

電池內阻測試儀量程分辨率精度:±（％讀數+數字）

電壓：

0—4.999 v 0.001v ± (0.05％ +2)     0—29.99 v 0.01v ± (0.05％+10)

內阻：

0.1—200mω 0.1mω± (0.05％+0.5)   1—2000mω 1mω ±(0.05％+2)

適用范圍

內阻在2 歐姆以內的各類電池、電芯。

如：鋰離子電池、聚合物電池、鎳鎘電池、磷酸 鐵鋰電池、小型、小型

免維護鉛酸 蓄電池、鋼殼電芯、鋁殼電芯、聚合物電芯、18650電芯等；

如：手機電池、數碼電池、玩具、音響等電子產品電池、pda 電池、2－6 串鋰電池組、2－15 串鎳氫（鎳鎘）電池組等。

1. 輸入電源：220v±10％

/ 50hz

2. 消耗功率：5－10w

3. 測試速度：80ms

4. 儀器大�。�300mm(l)*300mm(w)*100mm(h) 重量：2.8kg

5. 設備組成：主機1 臺、電源線1 條、測試表筆（夾具）1 副、操作說明書（含保修卡）1 份

●各按鍵功能說明：

設置參數設置鍵：按該鍵可進行各項參數設定,其設置方式為按順序進行設置。

按下該鍵后即進入到參數設置狀態。共有9 個參數可以進行設置。

其順序為：0001 三位數電壓上限→0002 三位數電壓下限→0003 兩位數電壓上限  0004兩位數電壓下限  0005內阻上限→0006內阻下限→0007亮度調節→0008 測試時間調節→0009

反接是否測試0為不分正負1為位分正負極。

參數補充說明：

0007 亮度調節：其中亮度調節共分為10 級,數值越大,則亮度越高�？砂础�▲▼’鍵設置具體值。

0008 測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms（10*10）后停止測試。

0009 反接是否測試：‘0000’表示正負極正接、反接都啟動測試；‘0001’表示正負極反接時不會啟動測試�？砂础�▲▼’鍵進行切換。

各項參數的具體值,請根據需要而設定。每次參數設置完成后,儀器會自動保存,即使關機后,重新開機,依然有效。

▲ ▼ 數值增/減鍵：在設置狀態下,每按一次該鍵,對應的數值增加/減少1。

左/右移位鍵：在設置狀態下,每按一次該鍵,當前的狀態向左/右移動1 位。

電壓

切換電壓檔位切換：每按一次該鍵,電壓的檔位轉換一次,即由低精度檔位轉換為高精度檔位,或由高精度檔位轉換為低精度檔位。

電壓顯示界面：“0.000”表示0－5v 檔位；“00.00”表示0－30v 檔位。

內阻

切換內阻檔位切換：每按一次該鍵,內阻的檔位轉換一次,即由低精度檔位轉換為高精度檔位,或者由高精度檔位轉換為低精度檔位。

內阻顯示界面：“0.000”表示0.1—200mω；“00.00”表示1—2000mω檔位。

報警開啟報警功能：按下‘報警’鍵,則測試結果合格時,儀器蜂鳴器報警,測試不合格則儀器沒有發出聲音。

不報警關閉報警功能：若按下‘不報警’鍵,則測試結果不管合格與否,儀器都不會報警。

●測量操作說明：

儀器開機后,默認進入測試狀態,可直接對電池、電芯進行測試。在測試之前,請先設置好各項參數。

下面以測試常見的18650 鋰電芯為例,為了獲得更高的精度,我們可以把電壓和內阻的檔位設置為高精度檔。具體操作如下：

1. 連接好電源線及測試夾具,打開儀器尾部電源開關開機；

2. 按‘電壓切換’鍵,使電壓顯示處于高精度狀態：‘0.000’；

3. 按‘內阻切換’鍵,使內阻顯示處于高精度狀態：‘000.0’；

4. 按‘設置’鍵,在顯示0001 xxxx(電壓上限)的狀態下,按‘左右’鍵選擇要設置的電壓位,對應的數值閃爍,表示當前數值處于可以設置狀態,然后按‘▲▼’鍵設置電壓上限值。完成設置后按‘設置’鍵,進入下一個參數的設定,直至所有參數設置完成,按‘設置’鍵返回測試界面。（0002電壓下限、0005 內阻上限、0006 內阻下限的具體設置方式與電壓上限的設置方式相同。）

5. 按‘報警’鍵,使測試結果合格時,儀器自動報警。只有測試的電壓和內阻同時在設定的范圍內,測試結果才是合格。合格時蜂鳴器會發出連續的‘嘀嘀’報警提示。

6. 開始測試電芯。測試時請注意電芯的正負極。

●注意事項:

11．若長時間不使用儀器,請切斷儀器電源。

2．為保證儀器性能穩定,請將儀器放于干燥、溫度適宜的環境；請勿放置陽光

直射和灰塵多的地方,并定期清理和保養維護。

3．請勿在儀器上放置任何物品。

hdr-800微電腦電池內阻測試儀

1. 本儀器自出廠之日起保修壹年（配件除外）,期間正常使用出現故障由本公司負責免費維修。儀器如需返回公司維修的,用戶承擔儀器返回本公司的運費；儀器修好后,本公司承擔儀器返回用戶的運費。

2. 使用超過一年的儀器,若出現故障需本公司維修的,對更換的零件保修三個月。維修時,在不影響儀器性能的情況下,本公司有權采用相同或相似功能的不同廠家的元件。

3. 測試筆（夾）屬易損件,測試筆（夾）使用壽命與操作方法有關；測試筆（夾）損壞不屬機器故障,更換測試筆（夾）費用由用戶承擔。

4. 下列情況之一,不屬于壹年免費保修范圍：

a) 保修卡及票據涂改；儀器編號標簽 不完整、涂改、撕毀；與出廠編號不符。

b) 人為操作不當或故意損壞；未經本公司授權而私自進行拆卸、改裝引起的損壞。

c) 配用非本公司提供的配件而造成的損壞。

d) 因意外因素 而造成的損壞。

e) 未按合同約定日期付清貨款者。

5. 此保修卡請妥善保管,遺失恕不補發。

6.不符合保修條件的儀器,本公司將收取適當工本費,敬請見諒！

hdr-800微電腦電池內阻測試儀

連接自動化說明

一、電壓內阻檢測線接法

1、        測試儀后面有2個航空插頭一個4芯的一個是5芯接口

2、        4芯是電壓內阻檢測接口,   5芯是信號反饋接口

3、        電壓內阻檢測線接法,航空插頭上有1、2、3、4  ,1、3為正（接電池的正極）2、4為負（接電池的負極）

二、自動化用反饋信號線接法

1、   5芯是檢測信號線,電壓內阻ng(不合格)或ok（合格）反饋信號

2、   反饋信號線接法：1為公共端,1、2是電壓內阻都合格給信號,1、3是電壓不合格給信號,1、4是內阻不合格給信號。
