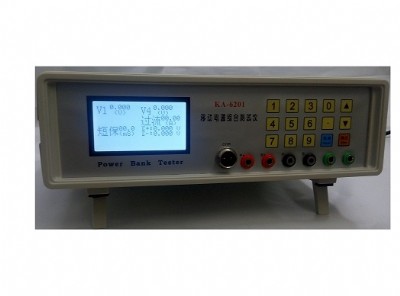

移動電源是一種集供電和充電功能于一體的便攜式充電裝置的電能存儲器，可給手機等數碼設備隨時隨地充電或待機供電。一般由聚合物鋰離子電芯作為儲電載體。區別于產品內置的電池，也叫e電源、易動電、便攜式充電器、充電寶、手機外掛電池、后備電源等。宏大電子設備根據移動電源的檢查要求生產檢測而開發的一款高精度儀器；通過測試電源的負載、充放電電流、保護功能、usb放電端小電壓等基本性能參數來篩選電源產品的好壞。其非常適合手機移動電源生產廠家流水生產線批量快速檢測。



儀器測試功能及相關技術指標：

  開路電壓v1  輕載電壓v2  中載電壓v3  重載電壓v4  充電電流

短路保護時間  短路保護恢復功能  過放電流  通訊端口id小電壓（d+ d-） id短接

(只需接上移動電源充電端口和放電端口,以上功能一次性全部同時自動測試完)

1、開路電壓（空載電壓）v1：電源當前狀態下的電壓；量程：0-10v。

2、輕載電壓v2：指帶某一相對小的負載電流時電源的電壓；

負載電流及帶載時間\電壓上下限范圍均可設置。量程：電流50-5000ma 時間0-5000ms 電壓0-10v。

3、中載電壓v3：指帶某一相對中等的負載電流時電源的電壓；

負載電流及帶載時間\電壓上下限范圍均可設置。量程：電流50-5000ma 時間0-5000ms 電壓0-10v。

4、重載電壓v4：指帶某一相對大的負載電流時電源的電壓；

負載電流及帶載時間\電壓上下限范圍均可設置。量程：電流50-5000ma 時間0-5000ms 電壓0-10v。

5、充電電流：測試電源在某一設定的充電電壓下的充電電流大��；

此測試出的充電電流值為充電時間終至時的電流大小；

充電電壓及充電時間\電流上下限范圍均可設置。量程：電流0-5000ma 時間0-5000ms 電壓0-10v。

6、短路保護時間:在短路情況下，電源開啟短路保護功能的反應時間。 量程：0-99.9ms。

7、短�；謴停弘娫撮_啟短路保護后在規定的時間內是否具備恢復其電壓的功能；

恢復模式有自恢復及充電恢復可選，恢復時間、恢復電壓可自行設置。

8、過放電流：電源所允許放出（通過）的電流值（即保護電流值）；量程：0-10a。

9、通訊端口小電壓（d+、d-）：移動電源usb放電端通訊接口處的兩路小電壓；

10、通訊端口id短接：移動電源usb放電端通訊接口處的2、3腳短路連接是否成功；





其他功能參數說明：

1、啟動測試延時—接好測試端到儀器開啟測試的間隔時間。避免誤測試；可設范圍0-5000ms；

2、測試激活延時——移動電源保護后對其進行激活的時間。可自行設置以適用不同移動電源的測試。

3、過流測試起點——測試過放電流的起點電流值。設置起點值提高測試速度；可設范圍0-10a；

4、充電完成方式—充電測試完成后是否聲音報警提示；

5、手動測試方式—手動前充電和手動前不充電模式可選。兼容多類電壓輸出的移動電源測試；

6、測完是否清零—測試完畢后界面顯示的結果數值在斷開測試線后是否自動清除歸零還是繼續保留在顯示屏幕上直至下一次測試開始；清零和不清零模式可選；



儀器兼容自動輸出電壓與手動開關輸出電壓的移動電源測試、同時支持雙u輸出口測試；

其操作簡便、性能好、精度高、速度快;測試一個移動電源快只需2-4秒。

測試功能可選、各參數可設置上下限范圍報警提示，可免拆殼校正；

具備電腦連接功能，可將測試結果數據自動上傳至電腦軟件，數據可導出、打印、保存。

同時軟件支持條碼掃描器，只需將掃描器與電腦通過usb連接即可與儀器配套軟件使用。



儀器測試模式與測試方式步驟



自動測試模式：主要針對能自動輸出電壓的移動電源測試；

手動測試模式：主要針對需要按一下開關才會輸出電壓的移動電源測試；

a b測試模式：主要針對兩個usb輸出口的移動電源測試；



自動測試模式順序為:

接上端口→啟動測試延時→空載電壓v1→小電壓(d+ d-)/短接→輕載電壓v2→中載電壓v3→重載電壓v4→充電電流→短路保護時間→短路恢復→過流→激活移動電源→完成



自動模式測試具體操作：1、進入“1.自動測試”界面；

                  2、先連接移動電源充電端接口，再連接電源放電端接口；

                  3、儀器開啟測試……

                  4、測試完畢，先拔充電端接口，再拔放電端接口；



手動測試模式順序為:

接上端口→啟動測試延時→充電電流→空載電壓v1→小電壓(d+ d-)/短接→輕載電壓v2→中載電壓v3→重載電壓v4→短路保護時間→短路恢復→過流→激活移動電源→完成測試



手動模式測試具體操作：1、進入“2.手動測試”界面；

                  2、先連接移動電源充電端接口，此時儀器測試充電電流；

                   3、按下移動電源開關(如電源需按下開關才會有電壓輸出)

4、再連接移動電源放電端接口；儀器再次開啟測試……

5、測試完畢，先拔充電端接口，再拔放電端接口；



具體為：連上充電端，儀器測試充電電流；充電測試完畢，按下移動電源開關，接上放電端，儀器測試電壓、id電壓/id短接、負載電壓、短路保護；測完短路保護時間后電源開啟保護功能而無電壓輸出，再按下開關，測試短路恢復功能、過放過流，再按下開關，測試完畢。



a b測試模式順序為:

接上端口→啟動測試延時→充電電流→a口（空載電壓v1→小電壓(d+ d-)/短接→輕載電壓v2→中載電壓v3→重載電壓v4→短路保護時間→短路恢復→過流→激活移動電源）→b口（空載電壓v1→小電壓(d+ d-)/短接→輕載電壓v2→中載電壓v3→重載電壓v4→短路保護時間→短路恢復→過流→激活移動電源）→完成測試

具體操作：（a、b口客戶可自行定義）

1、程序默認依次為放電端a口測試和b口測試；

2、依次設置好a、b口的測試項和參數范圍后，

3、進入測試界面“a b測試”；

4、屏幕右下角區域顯示“a”字樣；接上充電端，儀器先測試‘充電電流’；

5、充電電流測試完畢后，再接上放電端a口，儀器測試a口的放電參數；

6、a口測試完成后，（充電端線保持連接）撥掉放電端a口測試線；

7、此時儀器自動調取b口的測試參數顯示在屏幕上；屏幕右下角區域顯示“b”字樣；

8、再用同一條放電測試線接上放電端b口，儀器測試b口的放電參數；

9、b口測試完成后，儀器聲音提示完成整個測試。



設備組成：儀器主機1臺、電源線1條、232數據連接線1根、軟件光盤1張、測試夾1付、操作說明書1份（內含保修卡）

儀器大小約: 290mm(l)×270mm(w) ×100mm(h)     重約: 4 kg
