dacs-pda現場測量及分析軟件

一_.  概述

dacs-pda 現場測量分析軟件是由長期從事船舶制造的工程技術人員和專業軟件開發工程師在借鑒國外先進經驗與技術的基礎上合作開發完成的,用于船舶制造過程現場數據采集、尺寸檢查、幾何量檢查、三維精度控制等的專用系統。它以系統軟件為核心,集成現代高精度全站儀及各種附件于一_體,能夠快速、精確、自動的對各種焊接件、船體分段、船體合攏進行精度檢查及控制。

系統軟件基于microsoft

windowsce操作系統,安 裝于便于現場攜帶的pda之上。操作簡單、界面友好、功能豐富。根據以往的培訓經驗,操作人員經簡單培訓即可快速掌握,投入實際工作。

二.   優_勢

1.    基于用戶實際工作需求,實用性極高

2.    測量數據自動記錄,數據更安 全

3.    測量精度高、速度快、距離范圍大,可從幾米到幾百米甚至上千米

4.    現場檢測計算各種幾何量,第_一_時間把測量數據反映給建造部門

5.    提高生產效率,節省吊機資源

6.    支持全站儀種類多,附件種類齊全,能夠滿足各種特殊工作環境需求

三.   特點

1.    儀器架設方便,只需整平儀器,所有操作在手簿上完成,即使非專業人員也能輕松操作

2.    可根據現場需要自由設置基準軸、基準面

3.    分段總段自由擺放、脫胎測量,不需要在胎架上調平擺放

4.    根據氣象條件自動進行誤差修正,大大提高數據測量精度

5.    現場可進行分段分析、模擬搭載測量,實時確定各精度管理點偏差值

6.    可根據用戶需求進行特殊模塊定制及功能擴展

四.   功能

1.    現場測量所見及所得

分段或總段自由擺放,無需測站坐標,隨意架設（架設全站儀只需整平無須對中）,根據現場實際測量情況,選擇合適的測量類型

2.    測量返回數據自動保存,根據現場氣象條件,自動進行誤差修正,大大提高數據測量精度

3.    計算幾何量檢查

計算測量數據中任意兩點間的距離,包括三維距離,在各坐標軸的分解距離,在各坐標面的投影距離。我們知道分段中心線長度,半寬值,縱桁高,用兩點距離可以求的實際長度,對比理論長度,我們可以實時實地的分析分段情況,還可以求對角線等

4.    現場數據分析

簡單實用的點平移、角度旋轉、位移旋轉功能便于對單個分段的數據分析,調整分段至最_優_狀態

5.    實時顯示實測數據與設計數據偏差

轉動全站儀瞄準目標,在pda上點擊測量按鈕,即開始驅動儀器進行測量。測量數據和與設計數據的相差值即顯示在表格中

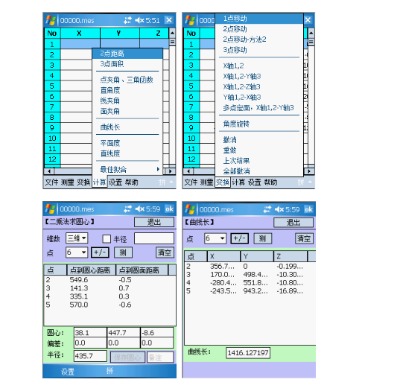

五.   產品展示
