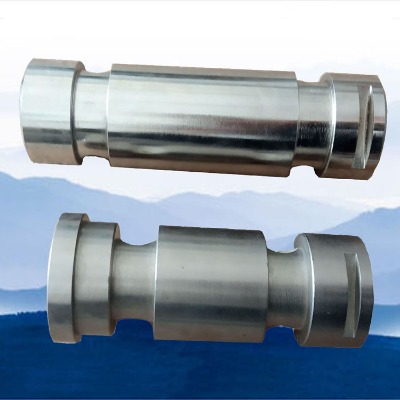

hz-zx軸銷荷重傳感器

使說明書

一、特點與用途：

軸銷式傳感器是測量軸承、滑輪等構件的徑向載荷或鋼絲繩張力的專用傳感器,它可以代替滑輪銷軸安 裝在結構中作經向力測量。根據不同用途,方便地安 裝在兩金屬結構聯接處的掛鉤、索具卸扣、動滑輪（組）、定滑輪（組）、楔形接頭、鋼索索節、船用索具、開式螺旋扣、拉桿頭部和叉形接頭,聯接叉、吊環、鋼輪的軸孔內,既能起到替代原有軸的功能,又起到稱重測力傳感器的作用,從而使整個稱重測力控制系統的機械部件大大簡化。

二、產品結構示意圖：

三、技術參數：參數 單位 技術指標 靈敏度 mv/v2.0±0.01非線性 ≤ ％f·s±0.05滯后 ≤ ％f·s±0.05重復性 ≤ ％f·s±0.03蠕變 ≤ ％f·s / 30min±0.03零點輸出 ≤ ％f·s±1零點溫度系數 ≤ ％f·s / 10℃±0.02靈敏度溫度系數 ≤ ％f·s / 10℃±0.02工作溫度范圍 ℃ -20℃ ~ +80 ℃輸入電阻 ω380±2ω輸出電阻 ω350±2ω安 全過載 ％f·s150％f·s絕緣電阻 mω≥5000 mω（50 vdc） 推薦激勵電壓 v10v ~ 15v

變送器是將荷重傳感器產生的毫伏信號轉換成抗干擾能力強、傳輸距離遠的4-20ma電流信號的轉換、輸出設備。

與儀表的聯接接線定義+24vg電流輸出 尾線線色紅黑黃

四、安 裝示例

五、注意事項

1、注意接線定義,不要接錯。

2、傳感器剪頭方向為受力方向,不得偏移角度,以免測量不準或損壞傳感器。

3、定位卡扣安 裝位,防止傳器移位或旋轉。
