水平頒獎升旗系統
一、頒獎旗控制系統概述
升旗控制系統是為比賽組織者在賽會期間，針對各種比賽場館頒獎使用需求，提供一個為比賽頒獎升旗服務的智能控制系統。系統集成先、設在音響控制室進,使系統具有更高的運行精度、更可靠的性能；同時本系統還可選擇搭配pc電腦，筆記本等人性化的人機界面控制方式。本系統具有結構先進合理、運行平穩、控制靈活、操作簡便，環保等特點。
二、系統特性
u 電腦界面、手動按鈕、遙控三種控制方式
u 人性化的操作界面
u 旗幟更換快捷、方便
u 高穩定性、可靠性和安 全性
u 節能環保
三、主要技術參數：
ø 額定電源：ac220v ± 10％ 45～65hz
ø 額定電流： 10a
ø 上升高度： h型1～22m （ max ）
ø 最大負載： h型≤50kg（ max ）
ø 時間可選范圍寬度必需35～180±0.1秒
ø 升降速度：跟據國歌時長自適應
ø 遙控距離：20～30m
ø 手動控制距離：≮3000m（max）
ø 機械部件：不銹鋼旗桿、免維護旗繩
ø 同步控制電機：1500w，電壓、頻率自適應
ø 控制軟件：可運行于windows vista、windows 7、windows xp、windows 98等系統
ø 通訊協議：usb—專用改進rs485通訊協議
ø 主要功能：國歌選取、國旗升降控制、250首國歌庫管理、
具備手動應急功能

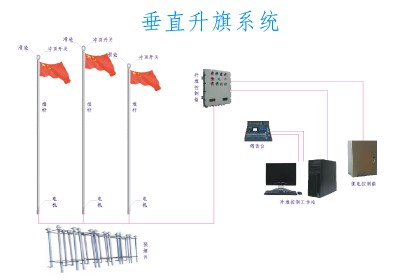

四、系統示圖：
五、頒獎旗控制系統結構描述
如上所述，本系統由智能升降旗控制系統和機械升降機系統兩部分組成，而機械升旗機系統又分成水平頒獎旗系統和豎桿頒獎旗系統。智能升降旗控制系統是人機交互部分，通過人性化的界面實現人機交互，并根據交互情況自動配置機械升降機系統，實現智能自動升降旗操作；而機械升降機系統則是升降旗的執行環節，保證升旗頒獎任務的順利完成。具體結構如圖1所示。
一）、智能升降旗控制系統
智能升降旗控制系統可通過筆記本和pc機等人機界面進行操作，操作簡單快捷，只需要簡單學習就能熟練操作。
圖1頒獎旗系統框圖
1、pc軟件
本系統配套有一個pc軟件進行自動升旗的操作，在升旗同時可自動啟動音響系統，同步播放國歌。本pc軟件操作非常簡單，只需要讀入要播放的歌曲，并啟動系統，系統將根據歌曲長度自適應升旗速度，同步歌曲播放，而無須設置歌曲時長和其他相關的參數。操作界面如圖2 pc軟件界面所示：
圖2 pc軟件界面
二）、機械升降機系統
機械升降機系統主要是頒獎旗系統的機械和執行機構。旗桿的桿體和掛旗件等機械結構部分全部采用不銹鋼材質進行加工，質量可靠，使用壽命長。電機輸出功率和鋼繩都經過科學的計算，留有足夠的裕量，可以保證系統在正常環境下穩定使用，不致造成損壞。
終端控制柜采用可編程控制器，多年電動旗桿制作經驗積累改進的電機控制算法、升降旗行程控制算法，在提高系統運行穩定性，可靠性的同時，也使得系統可以實現更長的運行壽命。
優良合理的結構使得機械升降機系統的保養和維護也變得非常簡單易行，為客戶節約維護成本的同時，也增加維護保養的可操作性，從而增加了系統的運行壽命。
三）、應急處理機制
1、備用電源
本系統可以選裝ups不間斷電源，以保證停電的情況下，系統還可以正常操作，而不影響頒獎任務的執行。
2、當斷電或發生故障造成旗桿不在起始位置時，應將關閉電腦程序并將控制器斷電重啟。
注意：控制器重啟時請勿打開電腦控制界面。
四）、操作方法
1、設備通電，通電后5秒鐘后系統將自動檢測國旗位置。如果國旗在中間位置(即不在最底部也不在最頂部)系統將自動把旗幟降到最底部。
注意：期間請勿打開電腦控制界面
2、打開電腦程序，程序?qū)@示當前國旗所在的位置。(見圖3)。如果旗幟位置位于頂部，則點擊降旗，旗幟自動降到底部，降旗過程設定為40秒左右。
圖3 電腦界面
增添和修改國歌（見圖4）：關閉電腦程序，打開中意頒獎控制系統文件夾下的MP3文件夾，將要添加的國歌復制到此文件夾下，將文件名改為“時間（秒）國家名稱”即可。
