qr-ec-su363/74℃擴大覆蓋面積灑水噴頭k=363

k=363直立型大覆蓋面灑水噴頭

1、說明

qr-ec-su 363直立型大覆蓋面快速響應灑水噴頭是火災控制型噴頭，流量系數k=363，可用來保護嚴重危險場合及倉庫，在這些場合使用時，該噴頭最大保護面積可達18.2m2，幾乎是標準噴頭保護面積的兩倍，有利于減少?lài)婎^使用量。

2、技術性能

1) 型號：qr-ec-su 363-74(101)℃直立型大覆蓋面灑水噴頭

2) 流量特性系數：k=363

3) 公稱口徑：φ25mm，連接螺紋r1″

4) 最大工作壓力：1.2mpa

5) 公稱動作溫度：74℃、101℃

6) 安  裝形式：直立型

7) 出廠壓力試驗：100％ 3.45mpa

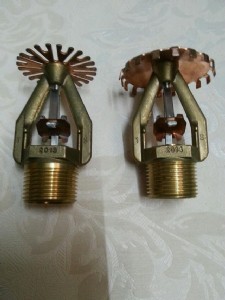

8) 產品結構及外形：

3、設計導則

1) 噴頭最小工作壓力0.05mpa;

2) 噴頭最大保護面積smax=18.2m2 ;

3) 噴頭最小保護面積smin=9.3 m2 ;

4) 噴頭最大間距l(xiāng)max=4.3m;

5) 噴頭最小間距l(xiāng)min=2.4m；

6) 噴頭離貨物頂部最小垂直距離914mm；

7) 噴頭濺水盤離屋面板的距離：

非擋水結構-25.4mm～305mm

有擋水結構-在結構件下25.4mm～152mm，最大距離屋面板559mm

8) 計算噴頭工作壓力方法如下：

假設噴頭保護面積為4.3m×3.8m=16.3m2

設計噴水強度要求為24.4 l/min.m2

要求的噴頭流量=16.3m2×24.4 l/min.m2=397l/min

噴頭設計工作壓力p=（q/k）2=（397/363）2=0.12mpa

9) 系統類型：濕式系統、干式系統、預作用系統。

4、噴頭在不同保護面積時的工作壓力
