品牌：昔友

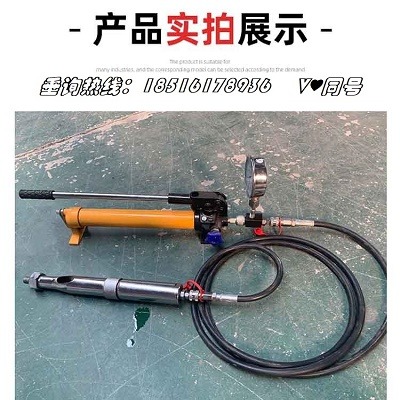

帶壓堵漏注膠槍說明書

上海昔友手動高壓注劑 槍［注膠槍］是將手動的機械能轉換為液體的壓力能的一種小型液壓泵站。在配套的油缸及專用工具的情況下,可以進行各種作業,例如：起重、彎形、調直、剪切、鉚合、裝配、拆卸及一些建筑施工等。油泵的主要特點是：動力為手動,,攜帶方便、操作簡單、應用范圍廣。

二、工作原理

1 、充液：油泵在開始工作時,油液被柱塞壓入高低壓單向閥通過單向進入油缸。當壓力升到 1mpa 時,則低壓閥打開,低壓油溢回儲油管。

2 、升壓：在上述的基礎上,高壓柱塞繼續工作,壓力逐漸升謫,當壓力超過額定壓力 63mpa ,則高壓閥打開,高壓油從高壓閥溢回儲油管,壓力始終保持在 63mpa 。高壓閥就是安 全閥。

3 、工作：工作過程中由于工作缸做功能量會減少,所以要隨時搖動手柄,保持所需的工作壓力,直至工和結束。

4 、卸載；油泵工作完畢,需要將壓力減至為零,打開卸載閥,油液流回儲油管,完成卸載工作。

充油、升壓工作過程實際上是不可分割的,只搖動手柄就可完成三個過程。

三、主要結構與各部分的作用

1、泵組成： 1 、泵體部分； 2 、手柄部分； 3 、膠管部分； 4 儲油箱； 5 、后座部分。

2、泵體部分：泵體部分是油泵的主要部分,高壓工作腔、低壓工作腔、三個單向閥、高壓閥（安 全閥）、低壓閥、卸載閥、兩個止回閥、進油口等都在上面,各處孔有機地聯系在一起。

三個單向閥是防止壓力油回流。低壓閥和高壓閥的作用是壓力控制,分別將壓力控制在 1mpa 和 63 mpa 。進油口處的兩個鋼球是止回閥,工作完畢后松動卸載閥,壓力油流回儲油管,完成卸載工作。

3 、手柄部分：主要由壓桿壓把組成,靠兩個銷與泵體和柱塞連接。手動作至壓桿上,帶動柱塞作往復運動產生液壓力。在壓把上面有 m20 × 1.5 螺孔,是供垂直安 裝壓桿用的,可以根據操作的方便選用垂直或水平位置操作。

4 、膠管部分：是連接油泵和油缸輸送壓力油液的部件。在不使用時,膠管與油缸脫開,膠管頭部用橡膠帽堵上,油缸接頭處用接頭堵堵上,以防污物進入油管和油缸。

5 、在后座或油箱上有注油放氣裝置,油泵工作時松開放氣螺以免油箱內氣過低影響正常工作,完后擰緊放氣螺。

在后端安 裝一個掛鉤,當手提油泵時用掛鉤鎖住壓桿。

四、使用與安 全注意事項

1 、油泵的正常使用：在壓力 63 mpa 工作時,油泵的性能完全發揮出來,是*合理的使用。各處均不需調整。在實際工和壓力低于 63 mpa 時,各處也不需調整。

2 、擴大油泵的使用范圍：為適應配套的油缸,可以低于 63 mpa 的壓力下工作。此時先將壓力表接在膠管上,調節高壓閥,當壓力表達到油缸的工作壓力為止,即可使用。為了適應大噸位、在行程作業的需要,可另行設計制造大型油箱或輔助油箱。

3 、安 全注意事項：

   （ 1 ）不準超過 63 mpa 壓力工作,不得隨意調動高低壓閥。

（ 2 ）工作時穩穩地?fù)u動手柄,不得使油路有沖動現象,以使各閥門持久地工作。

（ 3 ）減壓時應緩緩扭動手輪,不得使減壓過速。

（ 4 ）油量不夠時,不得在有壓力情況下注油,以免回油時儲時油管內有壓力存在。

（ 5 ）各連接處擰緊,方可工作。

（ 6 ）高壓膠管每年作一次打壓試驗,防止膠管老化發生意外,試驗壓力低于 90 mpa 即發生凸起、滲漏時就不能使用。

五、維護與保養

1 、油泵各部經常保持 清潔,各閥門處及柱塞周圍不得有灰塵污物存在。

2 、嚴格遵守安 全使用注意事項。

3 、工作液為運動粘度 20 — 28 厘池,如 yb — n32 液壓油。嚴禁用酒精、水、甘油、麻 油、剎車液、普通發動機油等為工作液。

4 、作液必須用 120 — 160 目濾油網過濾清潔。

5 、使用時應輕拿輕放,不得有碰撞現象。壓桿要擰緊,以免損傷絲扣。

6 、不用時非噴漆表面涂有工業凡士林油一層,以防生銹。

7 、不用時應裝入木箱,在干燥、溫度適宜的房間存放。

8 、特別注意,膠管因長期使用,易產生老化,使強度降低,應經常檢查定期更換。
