優惠出售二手和椿aurotek r-168s在線分板機

產品介紹：

參數：

可加工行程 x:330mm y:250mm z:60mm

pcb 零件高度 向上: 15mm

向下: 45mm

pcb 厚度 0.5 ~ 2mm (超過2mm場合請與aurotek人員聯絡 )

切割精度 ± 0.1mm

定位精度 ± 0.02mm

重覆精度 ± 0.02mm

使用軸數 8軸

驅動速度(max.) x, y: 750mm/sec z: 325mm/sec

切割速度 (max.) x, y, z: 100mm/sec

主軸馬達 高速變頻馬達 150w (max. 58,000 rpm)

切割模式 直線，l形，u形，弧形，圓形

軸向馬達 8軸 (200w ac 伺服馬達)

銑刀直徑 ø 0.8mm ~ ø 3.175mm, 左旋 (切割粉  塵向下)

切割路徑規劃 直接座標輸入或jog教導模式

存儲程序 hdd

程式儲存 usb

作業系統 windows 2000

電源供應 三相ac220v±5％，50hz/60hz，3kw,11a(含集塵機)

操作介面 tft monitor keyboard mouse

供給氣壓 dry air 0.5mpa

外部尺寸 2337x1325x1659±591mm (signal tower)

重量 760kg

工作高度 90cm±5cm

和椿aurotek r168分板機，本設備是利用雙皮帶式輸送機，將前一階段加工完成的印刷電路板直接引至，導至輸送機的定位點，再利用橫走式機械手臂的真空吸盤吸取工件到治具上定位點，然後治具再移動到加工位置，啟動主軸并執行以設定好的加工程式，將成品與板邊(廢料)切割分離，待加工完後治具連同成品與板邊(廢料)退回機械手臂放置的位置，由機械手臂再次移到治具上的定位點在將成品與板邊取出，然後移到廢料投棄位置將廢料丟到收集箱，再將成品移到成品收集區的後段輸送機繼續送至下一加工站或是成品收集桶，完成一個自動投，加工分割、成品廢料分離排出的全自動化循環動作，其中因兩組加工治具配合加工的關系、作業時間大幅縮短，切割基板的加工銑刀、因使用高速運轉的主軸、故基板因切割產生的殘留應力是目前業界最低(沖床分離式的十分之一以下) ，各軸均使用ac伺服馬達及精密滾珠導螺桿，操作人性化的教導自動程式，輔以放大十倍的ｃｃｄ攝影機及螢?zāi)荒＝M，除大幅提高加工程式精度外，更保護操作人員的作業安  全，縮短程式設定的時間，另外加工中產生的粉  塵及切屑使用高空氣流量的低壓集塵器，由工件下方收集排出，減少基板粉  塵附著的顧慮。

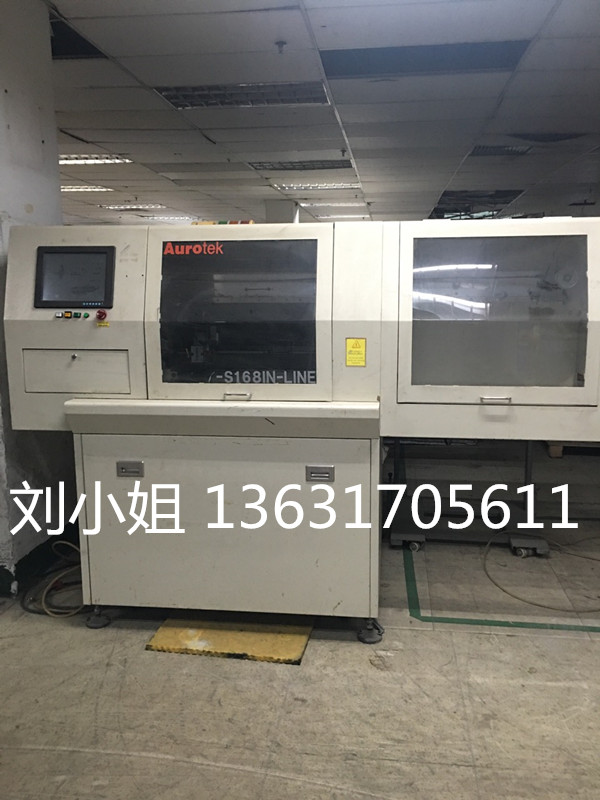

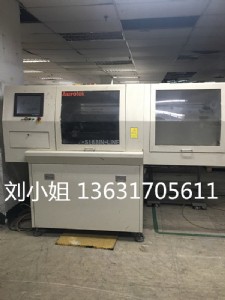

產品實拍：

歡迎來電咨詢！
