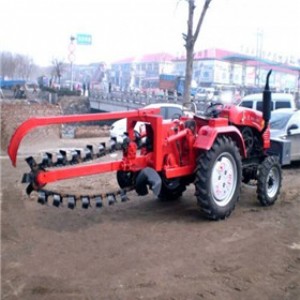

鏈?zhǔn)介_溝機本實用新型涉及一種挖溝開槽設備裝置，

具體是一種用于鋪設農田管道、城鄉光電纜等所用到的鏈條式開溝機。

本實用新型對于大型農田管道及城鄉光(電)纜工程特別有效。

鏈條開溝機型號：

配套拖拉機功率：30馬力以上：

工作速度：500m/h

開溝寬度：20--40cm

開溝深度：1.2--1.8m

1:結構簡單，一般拖拉機都可以改造。

2:操作簡便，只要會開拖拉機的用戶都可駕馭開溝作業。

3:開溝效率高，每小時500百米左右。

注：上述開溝寬度、開溝深度及配套拖拉機型號，可根據用戶需要另行調整

通過四聯帶將動力系統中柴油機的轉動傳遞到減速系統中的減速箱后驅動安  裝在其上的主鏈輪，

主鏈輪帶動與之嚙合的鏈條轉動。刀具安  裝在鏈條上，在動力系統的驅動下，鏈條帶動刀具轉動加平動，

從而實現開溝。采用本方案所述鏈條式開溝機，可實現所挖溝槽深淺一致，寬度均勻且尺寸可調，大大提高了挖掘質量和效率。

鏈條式開溝機采用了60-140馬力不等的動力，為開挖不同寬窄的溝型，可以改裝成單雙鏈條兩種，

可開挖寬度13-55公分不等，深度可達1.5米的溝型，本實用新型最重要的特點是開挖速度快，可達500-700米/小時，故障率低，簡單實用。

一種小型鏈?zhǔn)酵跍蠙C(jī)，它包括有一固定在機架上的發動機，

該發動機的輸出軸上通過皮帶輪傳動機構或鏈輪傳動機構分別與一中間軸和一液壓泵相連;

所述的中間軸通過一鏈輪傳動機構或皮帶輪傳動機構與一鏈刀主軸相連，該鏈刀主軸上通過鏈刀主鏈輪相連著開挖用的鏈刀機構;

所述液壓泵的壓力油出口經多路閥分兩路分別連通于液壓油缸和驅動橋上的液壓馬達，液壓油缸上的伸縮杠桿機構與鏈刀機構相連;

所述的發動機輸出軸上通過皮帶輪傳動機構分別與一中間軸和一液壓泵相連，

所述的中間軸通過一鏈輪傳動機構與一鏈刀主軸相連;

所述的發動機輸出軸與中間軸相聯的皮帶輪傳動機構上加裝有由手把、拉鎖裝置和張緊輪構成的離合機構，張緊輪靠近設置在皮帶邊上，并通過拉索裝置與手把相連;

它具有結構緊湊，體積小，重量輕，方便運輸;成本低，可靠性好的特點。
