工件在加工中心上經一次裝夾后,數字控制系統能控制機床按不同工序,自動選擇和更換刀具,自動改變機床主軸轉速、進給量和刀具相對工件的運動軌跡及其他輔助機能,依次完成工件幾個面上多工序的加工。并且有多種換刀或選刀功能,從而使生產效率大大提高。

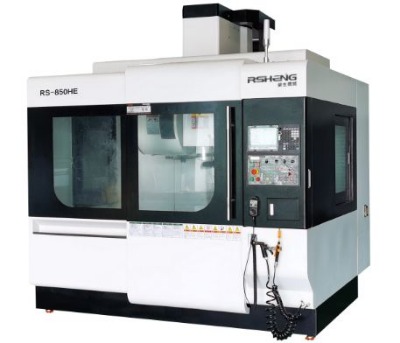

是指主軸軸線與工作臺垂直設置的加工中心,主要適用于加工板類、盤類、模具及小型殼體類復雜零件。立式加工中心能完成銑、鏜削、鉆削、攻螺紋和用切削螺紋等工序。立式加工中心最少是三軸二聯動,一般可實現三軸三聯動。有的可進行五軸、六軸控制。立式加工中心立柱高度是有限的,對箱體類工件加工范圍要減少,這是立式加工中心的缺點。但立式加工中心工件裝夾、定位方便;刃具運動軌跡易觀察,調試程序檢查測量方便,可及時發現問題,進行停機處理或修改;冷卻條件易建立,切削液能直接到達刀具和加工表面;三個坐標軸與笛卡兒坐標系吻合,感覺直觀與圖樣視角一致,切屑易排除和掉落,避免劃傷加工過的表面。與相應的臥式加工中心相比,結構簡單,占地面積較小,價格較低。

依據導軌分類

依據立式加工中心各軸導軌的形式可分硬軌及線軌。硬軌適合重切削,線軌運動更靈敏。

依據轉速分類

立式加工中心主軸轉速6000-15000rpm為低速型,18000rpm以上為高速型。

依據結構分類

依據立式加工中心的床身結構可分為C型及龍門型。

●根據產地分類

根據產地立式加工中心可分為國產加工中心與進口加工中心。

立式

立式加工中心是指主軸為垂直狀態的加工中心,其結構形式多為固定立柱,工作臺為長方形,無分度回轉功能,適合加工盤、套、板類零件,它一般具有三個直線運動坐標軸,并可在工作臺上安裝一個沿水平軸旋轉的回轉臺,用以加工螺旋線類零件。

立式加工中心裝卡方便,便于操作,易于觀察加工情況,調試程序容易,應用廣泛。但受立柱高度及換刀裝置的限制,不能加工太高的零件,在加工型腔或下凹的型面時,切屑不易排出,嚴重時會損壞刀具,破壞已加工表面,影響加工的順利進行。

臥式

臥式加工中心指主軸為水平狀態的加工中心,通常都帶有自動分度的回轉工作臺,它一般具有3~5個運動坐標,常見的是三個直線運動坐標加一個回轉運動坐標, 工件在一次裝卡后,完成除安裝面和頂面以外的其余四個表面的加工,它最適合加上箱體類零件。與立式加工中心相比較,臥式加工中心加工時排屑容易,對加工有 利,但結構復雜.價格較高

2011年我國立式加工中心總產量為16512臺,占加工中心產量的57.0%同比增長2.3%。

2011年我國立式加工中心產值達到31.2億美元,占加工中心總產值的42.90%,同比增加13.1%。

自動刀具交換裝置(ATC)

FANUC OI系列 數控系統

密閉式護罩

工作燈

自動潤滑系統

主軸吹氣裝置

地基螺絲及墊塊

隨機技術資料

主軸內冷卻裝置

自動刀具測量

自動工件測量

數控轉臺

ZF齒輪箱

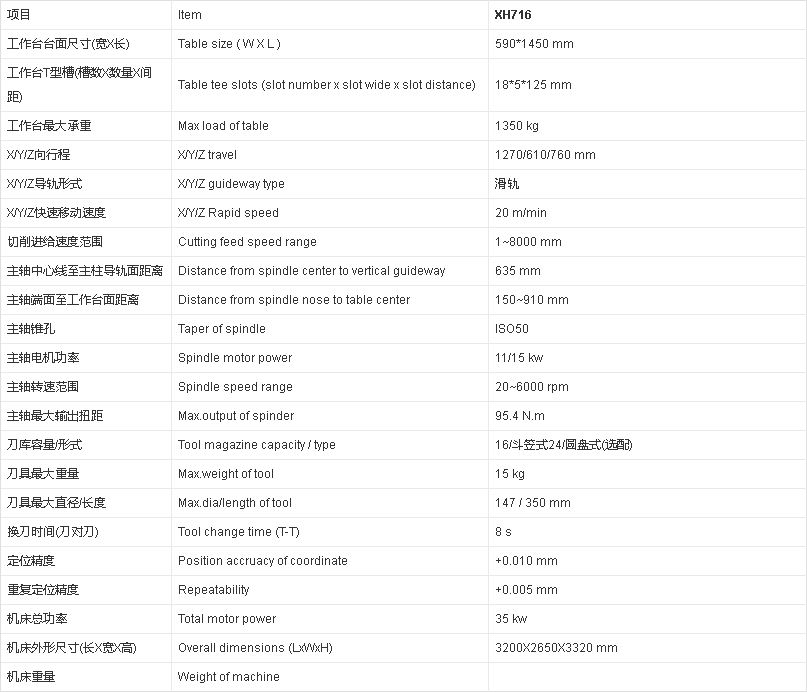

注:XH716可選滾動、滑軌復合導軌，進給速度可達24m/min。

立式加工中心潤滑系統簡單的說,就是將單獨供送的潤滑油和壓縮空氣進行混合并形成紊流狀的油氣混合流后供送到加工中心主軸部分或其他潤滑部位。

工作原理

利用壓縮空氣在管道內的流動,帶動潤滑油沿管道內壁連續不斷的流動,將油氣混合并輸送至加工中心主軸部分及絲杠等其他需要潤滑部位。干燥的壓縮空氣以恒定的壓力(5-8BAR)連續供給,而潤滑油是根據主軸潤滑、絲杠潤滑或其他部位耗油量的不同定量供給。因此每個潤滑回路都必須使用單獨微型油泵作為輸油的動力源,油從泵出來后必須先進入油氣混合閥,在油氣混合閥里,流動的壓縮空氣把油吹成細小的油滴,附著在管壁上形成油膜,油膜隨著氣流的方向沿管壁流動,在流動過程中油膜的厚度逐漸減薄,但并不凝聚。

特點

1、 環保、無污染。因為不會有油污及霧氣噴出,周圍環境不受污染'

2、 供油精確。可以通過增加調節閥,將油按照不同的需要輸送到主軸及絲杠等潤滑點;

3、 不存在高粘度潤滑油霧化困難的問題;適合于任何油品;

4、 自動檢測及監控�？梢詸z測潤滑油是否正常,如果潤滑不良,可以報警停機,避免設備非正常運轉。

5、 特別適用于主軸的滾動軸承,具有一定的空氣冷卻效果,可降低軸承的運行溫度,從而延長主軸的使用壽命;

6、 耗油量小,節約成本。

油氣潤滑與油霧潤滑的異同點

相同點:都是以壓縮空氣為動力。

不同點:油氣潤滑并不將油撞擊成碎霧,而是利用壓縮空氣流動將細小油滴沿管路輸送到潤滑點。

油氣潤滑與其他的潤滑相比較有許多的優點。加工中心油氣潤滑系統主要有氣動泵、氣源處理元件、控制部分和螺旋管等附件組成。與油霧潤滑不同,油氣潤滑使用油的油品粘度范圍很廣泛。

應用

1、 在加工中心中,采用潤滑脂和潤滑油循環潤滑會產生非正常發熱的部位.

2、 像主軸一樣,需要高度清潔、密閉的部位轉速很高的軸承
