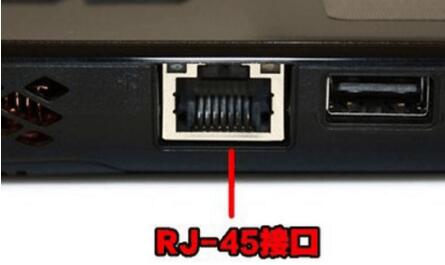

RJ45是各種不同接頭的一種類型（例如：RJ11也是接頭的一種類型,不過它是電話上用的）；RJ45頭根據線

的排序不同分為兩種,一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕；另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕；因此使用RJ45接頭的線也有兩種即：直通線、交叉線。

RJ45接口DTE類型引腳定義

RJ45接口DCE類型引腳定義

從上圖中我們可以看出,如果兩DTE類型接口（或DCE類型接口）相連不交叉相連引腳的話,對觸的引腳都是數據接收（發送）引腳,勢必通信將不能進行。

另外需要說明：一些DCE類型設備會和對端自動協商,此時連接用交叉線或平行線均可

RJ45 型網線插頭引腳號的識別方法是：手拿插頭,有 8 個小鍍金片的一端向上,有網線裝入的矩形大口的一端向下,同時將沒有細長塑料卡銷的那個面對著你的眼睛,從左邊第一個小鍍金片開始依次是第1 腳、第2 腳、…、第8 腳。

圖1：RJ45 型網線插頭的 T568A 線序接法示意圖

T568AT568A 線序的適用范圍

這種接法用于網絡設備需要交叉互連的場合,所謂交叉是指網線的一端和另一端與 RJ45 網線插頭的接法不同,一端按 T568A 線序接（圖1）,另一端按 T568B 線序接（圖2）,即有幾根網線在另一端是先做了交叉才接到 RJ45 插頭上去的,適用的連接場合有：

1、電　腦←—→電　腦,對稱等網連接,即兩臺電腦之間只通過一條網線連接就可以互相傳遞數據；

2、集線器←—→集線器；

3、交換機←—→交換機。

如圖1 所示,RJ45 型網線插頭各腳與網線顏色標志的對應關系是：

插頭腳號　網線顏色

1　————　綠白

2　————　綠

3　————　橙白

4　————　藍

5　————　藍白

6　————　橙

7　————　棕白

8　————　棕

圖2：RJ45 型網線插頭的 T568B 線序接法示意圖T568BT568B 線序的適用范圍

一、直連線互連（直通線）

網線的兩端均按 T568B 接

1、電　腦←—→ADSL 貓

2、ADSL貓←—→ADSL 路由器的 WAN 口

3、電　腦←—→ADSL 路由器的 LAN 口

4、電　腦←—→集線器或交換機

二、交叉互連（交叉線）

網線的一端按 T568B 接,另一端按 T568A 接

1、電　腦←—→電　腦,即對等網連接

2、集線器←—→集線器

3、交換機←—→交換機

如圖2 所示,RJ45 型網線插頭各腳與網線顏色標志的對應關系是：

插頭腳號　網線顏色

1　————　橙白

2　————　橙

3　————　綠白

4　————　藍

5　————　藍白

6　————　綠

7　————　棕白

8　————　棕
