1.1傳統的相貫線切割,一般來說,主要依靠手動和半自動切割設備來完成,前期準備工作,一般有找正、畫線、切割、打坡口四部份來完成,每一步都通過人工手動去實現,不管是從精度還是從工作效率上面來講,都過于保守,完全不能夠滿足大型工廠批量化相貫線切割需要!相貫線數控切割機是通過數控系統控制機床各軸聯動來進行切割,能在管件上切割出高精度、高質量的相貫曲線,可加工出各種角度相貫、偏心相貫、多重管件相貫的相貫體。這種全面取代人工切管方式的機電一體化機床稱之為相貫線數控切割機。1.2適用工件材料:碳鋼,不銹鋼。 2.機床使用環境: 溫度:-5-40 ℃; 濕度≤90%;電源:380V±5% 50Hz;(等離子需配壓縮空氣:0.6-0.7Mpa)

在機械加工過程中,管材切割常用方式有手工切割、半自動切割機切割及相貫線切割機切割。手工切割靈活方便,但手工切割質量差、尺寸誤差大、材料浪費大、后續加工工作量大,同時勞動條件惡劣,生產效率低。其它類型半自動切割機雖然降低了工人勞動強度,但其功能簡單,只適合一些較規則形狀的零件切割。數控相貫線切割相對手動和半自動切割方式來說,可有效地提高板材切割地效率、切割質量,減輕操作者地勞動強度。在我國的一些中小企業甚至在一些大型企業中使用手工切割和半自動切割方式還較為普遍。

我國機械工業鋼管使用量已達到3億噸以上,鋼管的切割量非常大;隨著現代機械工業的發展,對管材切割加工的工作效率和產品質量的要求也同時提高。因而相貫線切割機的市場潛力還是很大、市場前景比較樂觀。

1、經過幾十年的發展,相貫線切割機在切割能源和數控控制系統兩方面取得了長足的發展,切割能源已由單一的火焰能源切割發展為多種能源(火焰、等離子、激光、高壓水射流)切割方式;數控相貫線切割機控制系統已由當初的簡單功能、復雜編程和輸入方式、自動化程度不高發展到具有功能完善、智能化、圖形化、網絡化的控制方式; 驅動系統也從的步進驅動、模擬伺服驅動到今天的全數字式伺服驅動;

數控相貫線切割機主要品種包括以下幾種:

數控火焰相貫線切割機

數控等離子相貫線切割機

2、各類型數控相貫線切割機的特點及其應用情況

隨著現代機械加工業地發展,對切割的質量、精度要求的不斷提高,對提高生產效率、降低生產成本、具有高智能化的自動切割功能的要求也在提升。數控切割機的發展必須要適應現代機械加工業發展的要求。

1、數控相貫線切割機的發展。從幾種通用數控切割機應用情況來看,數控火焰相貫線切割機功能及性能已比較完善,其材料切割的局限性(只能切割碳鋼管),切割速度慢,生產效率低,其適用范圍逐漸在縮小,市場不可能有大的增加。

等離子相貫線切割機具有切割范圍廣(可切割所有金屬材料),切割速度快,工作效率高等特點,未來的發展方向在于等離子電源技術的提高、數控系統與等離子切割配合問題,如電源功率的提升可切割更厚的板材;精細等離子技術的完善和提高可提高切割的速度、切面質量和切割精度;數控系統的完善和提高以適應等離子切割,可有效提高工作效率和切割質量。

2、專用數控相貫線切割機的發展。數控相貫線切割機適用于各種管材上切割圓柱正交、斜交、偏心交等相慣線孔、方孔、橢圓孔,并能在管子端部切割與之相交的相慣線。這種類型的設備廣泛應用于金屬結構件生產,電力設備、鍋爐業、石油、化工等工業部門。

結語

從各種數控相貫線切割機應用情況來看,國內生產的數控相貫線切割機的技術水平、整機性能等整體水平都取得了可喜的進步,逐步趕上國際先進水平,滿足用戶的需要,進一步提高了市場競爭力。國內一些數控等離子相貫線切割產品在許多方面已形成自身獨有的特點,實現了"自動化、多功能和高可靠性"。在某些方面,產品的技術性能甚至超過了國外的產品。

從發展趨勢來看,數控相貫線切割機市場上數控火焰相貫線切割機將保持其基本市場,而數控等離子相貫線切割機將成為板材切割市場中的主流力量。

相貫線切割機切割方式,及機型產品圖片:

管網數控切割機的種類介紹:

管網結構專用的數控切割機主要指的是相貫線數控切割機,那么相貫線數控切割機主要分為兩類,一種是用于簡易的相貫線切割,另一種是指的打坡口用的相貫線數控切割機。

數控相貫線切割機主要品種包括以下幾種:

1、數控火焰相貫線切割機

2、數控等離子相貫線切割機

上面兩種形式指的是相貫線數控切割機的切割方式,下面再來介紹一下兩種相貫線切割機的特點及其應用情況:

1、數控火焰相貫線切割機 ,機型代表有武漢拓晟TS系列。切割具有大厚度碳鋼切割能力,切割費用較低,但存在切割變形大,切割精度不高,而且切割速度較低,切割預熱時間、穿孔時間長,較難適應全自動化操作的需要。它的應用場合主要限于碳鋼、大厚度板材切割,在中、薄碳鋼板材切割上逐漸會被等離子切割代替。

2、數控等離子相貫線切割機,,等離子切割具有切割領域寬,可切割所有金屬管材,切割速度快,效率高,切割速度可達10m/min以上。采用精細等離子切割已使切割質量接近激光切割水平,隨著大功率等離子切割技術的成熟,切割厚度已超過100mm,拓寬了數控等離子相貫線切割機切割范圍。

機型介紹

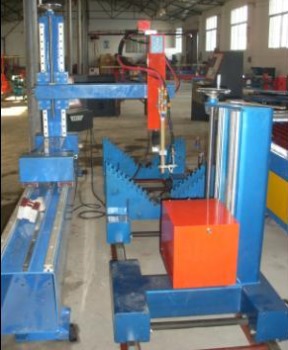

TS系列專用數控相貫線切割機

一、機型特點

為滿足用戶進行圓管的相貫線切割機,武漢拓晟研發生產了專用數控相貫線切割機。

其最大特點:適用于大批量專業相貫線切割;生產效率高,切割穩定,精度好。

專用數控相貫線切割機功能:

1、能在主管上切割多個不同方向、不同直徑的圓柱相貫線孔,滿足支管軸線與主管軸線偏心和非偏心的垂直相交的條件。

2、能在支管端部切割圓柱相貫線端頭,滿足支管軸線與主管軸線偏心和非偏心的垂直相交、傾斜相交的條件。

3、能在圓管端部切割斜截端面。

4、能在圓管上切割焊接彎頭,"蝦米節"兩端斜截斷面。

5、能切割與環形主管相交的支管相貫線端頭。

6、能切割變角度坡口面。

7、能在圓管上切割方孔、腰形孔。

8、能進行鋼管截斷。

二、基本配置

1、切割機主機導軌長度 3000mm(可3米/節加長)

2、相貫線部件導軌長度 3000mm(可3米/節加長)

3、數控割炬 1套

4、自動點火 1套

5、氣路管帶裝置 1套

6、縱向驅動方式 齒輪齒條

7、管路傳動方式 橫向拖鏈

8、火焰切割氣體 氧、乙炔(或氧、丙烷)

9、等離子 可選配達到切割壁厚的等離子電源

10、數控系統 武漢拓晟

11、驅動系統/電機 國產或選配進口

三、主要技術指標

1、最大有效切割直徑 1000mm

2、最小有效切割直徑 30mm

(本機型有效切割直徑:50-600mm)

3、數控火焰切割壁厚 6-180mm

4、數控等離子切割壁厚 根據等離子電源決定

5、割炬升降距離 230mm

6、整機運行速度 0-3500mm/min

7、設定速度誤差 ≤±5%
