按作用分為合流閥(兩進一通)與分流閥(一進兩通)。

工作時,一路全開,一路全關,所以關閉時受力與單座閥相似,不平衡力大。

三通閥閥芯與套筒閥的套筒一樣,其截留面積有開大窗和打小孔(噴射型)兩種,后者有降低噪音,減小共振的功能。

2、三通調節閥按作用模式可分;正作用:電閉式(當電信號增大時閥位向下位移),《B型》反作用:電開式(當電信號增大時閥位向上位移),《K型》

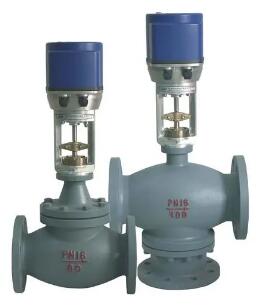

3、電動三通調節閥閥芯結構為圓筒型薄壁窗口形閥芯,采用閥芯側面導向與閥座內表面導向和上襯套導向,因此導向面積大,工作可靠。流體對閥芯作用方向都處于流開狀態,故閥工作性能穩定。

4、三通調節閥有三通合流式調節閥(把兩種流體經三通閥混合成一種流體)和三通分流式調節閥(把一種流體經三通閥分成兩路流出)兩種形式。當公稱通徑DN≤80mm和壓差較小的場合時,分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。

5、三通調節閥它可以代替二臺同時使用的二通調節閥,起分流或合流作用及兩相調節配比作用。

本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。 產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN25~300mm;適用流體溫度有-40~+450℃;按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

在安裝三通調節閥時,要非常注意�，F(xiàn)總結以下幾點:

安裝前必須仔細閱讀說明書,切斷有關電源并必須由專業技術人員進行安裝。

水流方向必須同閥體上的箭頭方向相同。

閥體須位于盤管接水盤上方,以保證出現滴水時落入接水盤中。

閥體及驅動器必須安裝于垂直方向±60℃范圍內,其上方應至少有30mm空間用于拆裝。

與周圍管道、設備、建筑物必須保持足夠的維修操作空間,必須安裝在維修人員通過檢修孔能觸及到的地方。

閥體安裝完畢并與管路通過試壓后才可安裝驅動器。

若驅動器已經裝到閥體上,那么在安裝調試過程中絕對不能對驅動器施力,否則會損壞驅動器。

安裝完畢并檢查正確無誤后,通電調試。至少應觀察驅動器的三個完整運行周期,確定所有部件正確為止。 經過無水調試合格后,再進行通水測試。系統上下水的壓差必須嚴格控制在0.15MPa以內,以保證三通調節閥對水流開關的有效性。

1、三通調節閥有兩個閥芯和閥座,結構與雙座閥類似。但三通調節閥中,一個閥芯與閥座間的流通面積增加時,另一個閥芯與閥座間的流通面積減少。而雙座閥中,兩個閥芯和閥座間的流通面積是同時增加或減少的。

2、三通調節閥的氣開和氣關只能通過選擇執行機構的正作用和反作用來實現。雙座閥的氣開和氣關的改變可直接將閥體或閥芯與閥座反裝來實現。

3、三通調節閥用于需要流體進行配比的控制系統時,由于它代替一個氣開控制閥和一個氣關控制閥,因此,可降低成本并減少安裝空間。

4、三通調節閥也用于旁路控制的場所,例如,一路流體通過換熱器換熱,另一路流體不進行換熱。當三通閥安裝在換熱器前時,采用分流三通調節閥;當三通調節閥安裝在換熱器后時,采用合流三通調節閥。由于安裝在換熱器前的三通閥內流過的流體有相同溫度,因此,泄漏量較小;安裝在換熱器后的三通閥內流過的流體有不同的溫度,對閥芯和閥座的膨脹程度不同,因此,泄漏量較大。通常,兩股流體的溫度差不宜超過150℃。

采用閥籠結構的三通調節閥,帶平衡孔,采用閥籠導向。因此,可大大降低不平衡力。早期的三通調節閥采用圓筒薄壁窗口,用閥芯側面導向,雖然可減小不平衡力,但在一股流體接近關閉(流關流向)時,仍有較大的不平衡力,而且,隨閥門開度的變化,不平衡力變化,采用帶平衡孔的閥籠結構,可使不平衡力消除,并有阻尼作用,有利于控制閥的穩定運行。

由于三通調節閥的泄漏量較大,在需要泄漏量小的應用場合,可采用兩個控制閥(和二通接管)進行流體的分流,或合流,或進行流體的配比控制。
